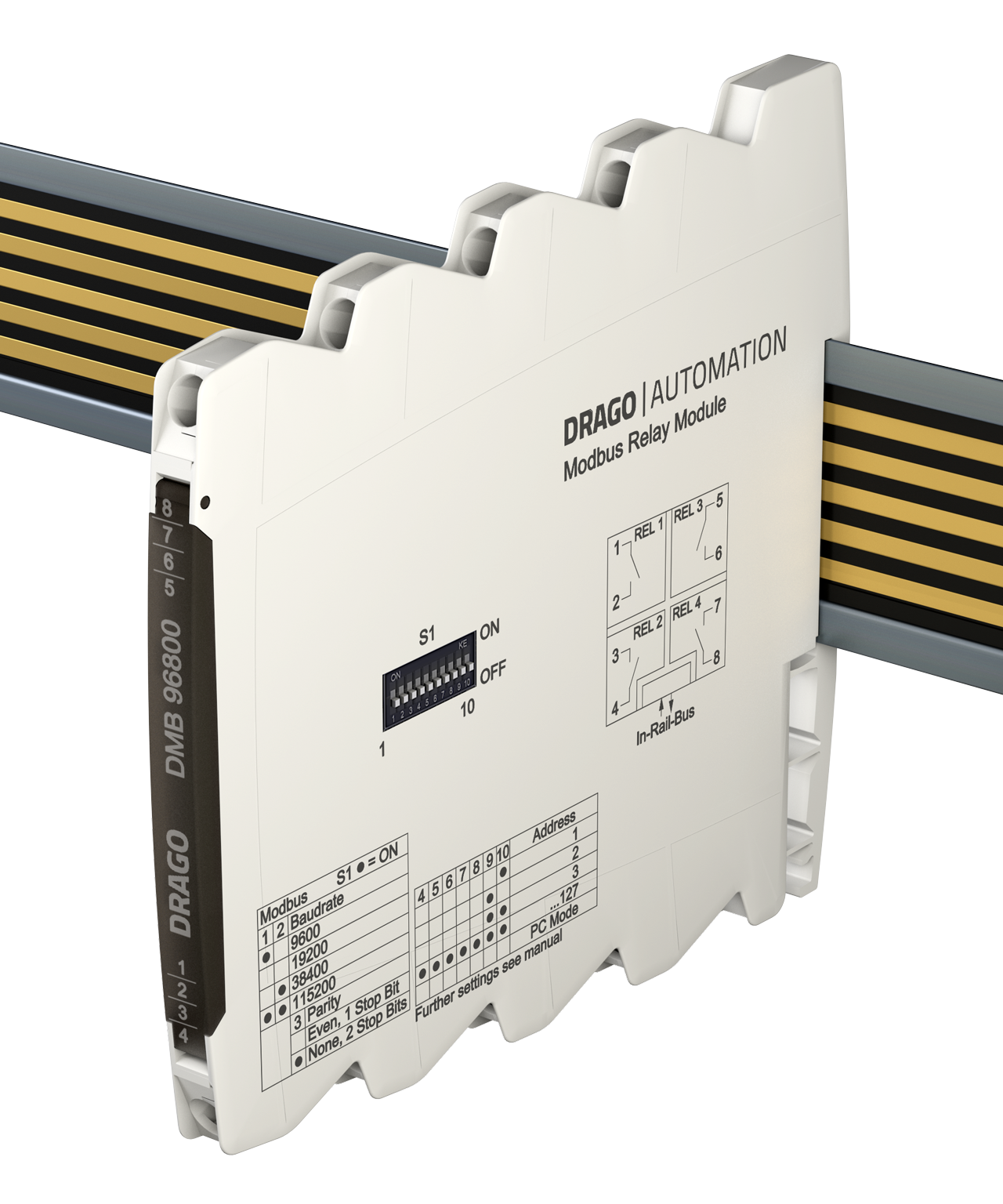

4-Kanal Relais Modul DMB 96800

4 unabhängige Leistungsrelais, Modbus RTU

  • 4 Kanäle
    4 unabhängige Leistungsrelais
  • Programmierbares Ein- und Abschaltverhalten
    durch zuschaltbare Ein- und Abschaltverzögerung
  • Umfangreiche, programmierbare Betriebsfunktionen
    wie Grenzwertüberwachung
  • Sichere 5-Port-Trennung
    bis 300 V AC/DC, Prüfspannung 3 kV
  • Statussignalisierung
    für jedes Relais
  • In-Rail-Bus Konnektor
    für Modbus und Versorgung
  • Extrem schmale Bauform
    6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage
  • Made in Germany
    5 Jahre Garantie

Mit dem Modbus 4-Kanal Relaismodul können vier elektrisch isolierte Relais über eine Modbus-Schnittstelle geschaltet werden. Zur Beeinflussung des Schaltverhaltens können verschiedene Zeitfunktionen verwendet werden. Alle Parameter können über die Modbus RTU Schnittstelle eingestellt werden. Eine Untermenge der häufigsten Einstellungen ist über DIP-Schalter verfügbar.

Die 5-Wege-Trennung garantiert eine zuverlässige Entkopplung der Ausgänge vom Auswerte- und Versorgungskreis. Versorgung und Modbus RTU müssen über den In-Rail-Bus-Anschluss angeschlossen werden (siehe Zubehör).

Typenprogramm

Typenprogramm DMB 96800

Bestell-Nr.
Schraub-
klemmen
Push-In
Klemmen
Modbus 4-Kanal Relais Modul,
In-Rail-Bus zur Spannungsversorgung und Modbus-Verbindung
DMB 96800 B DMB 96804 B

Technische Daten

Ausgang

Relais 1, 2, 3, 4 250 V AC / 30 V DC / 2 A
Signalisierung Gelbe LED für jedes Relais an der Gerätefront

Modbus

Protokoll Modbus RTU (RS485)
Einstellbare Adresse 1 ... 247
Antwortverzögerung 1 ... 1000 ms (einstellbar)
Baudrate 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Konfiguration Parity: Even, Odd, None 2 Stoppbit, None 1 Stoppbit
Busteilnehmer Bis zu 247 DRAGO Modbus-Geräte ohne zusätzlichen Repeater (1/8 Load)
Signalisierung Gelbe LED an der Gerätefront

Allgemeine Daten

Prüfspannung 3 kV AC, 50 Hz, 1 Min. Alle Relais gegeneinander und gegen
Bus-Schnittstelle/Versorgung
Schutz gegen gefährliche
Körperströme 1)
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß
DIN EN 61010-1 bis zu 300 V AC/DC bei Überspannungskategorie II
und Verschmutzungsgrad 2 zwischen allen Kreisen
Umgebungstemperatur Betrieb: -25 °C bis +70 °C
Transport und Lagerung: -40 °C bis +85 °C
Spannungsversorgung 24 V DC, Spannungsbereich 16,8 V ... 31,2 V DC, ca. 0,7 W
EMV 2) EN 61326-1
Bauform 6,2 mm (0.244’’) Anreihgehäuse, Schutzart: IP 20
Montage auf 35 mm Hutschiene nach EN 60715
Anschluss
(unverlier­bare Plus-Minus-
Klemm­schrauben)
eindrähtig: 0,5 mm² - 4 mm² / AWG 20-12
feindrähtig: 0,5 mm² - 2,5 mm² / AWG 20-14
Abisolierlänge: 6-8 mm / 0.28 in
Anzugsmoment 0,8 Nm / 7 lbf in
Gewicht ca. 70 g
  1. Die angeführten Normen und Bestimmungen werden bei der Ent­wicklung und Her­stellung unserer Pro­dukte berück­sichtigt, soweit sie an­wend­bar sind. Die Er­rich­tungs­be­stimmun­gen sind beim Ein­bau unserer Pro­dukte in Geräte und Anlagen zusätz­lich zu beachten. Bei An­wen­dun­gen mit hohen Arbeits­spannungen ist auf genügend Abstand bzw. Isolation zu Neben­geräten und auf Be­rüh­rungs­schutz zu achten.
  2. während der Störeinwirkung sind geringe Abweichungen möglich

Prinzipschaltbild

Maßzeichnung

Klemmenbelegung

  • 1 Relais 1
  • 2 Relais 1
  • 3 Relais 2
  • 4 Relais 2
  • 5 Relais 3
  • 6 Relais 3
  • 7 Relais 4
  • 8 Relais 4
  • A Modbus A
  • B Modbus B
  • C − Versorgung
  • D + Versorgung

Änderungen vorbehalten!
