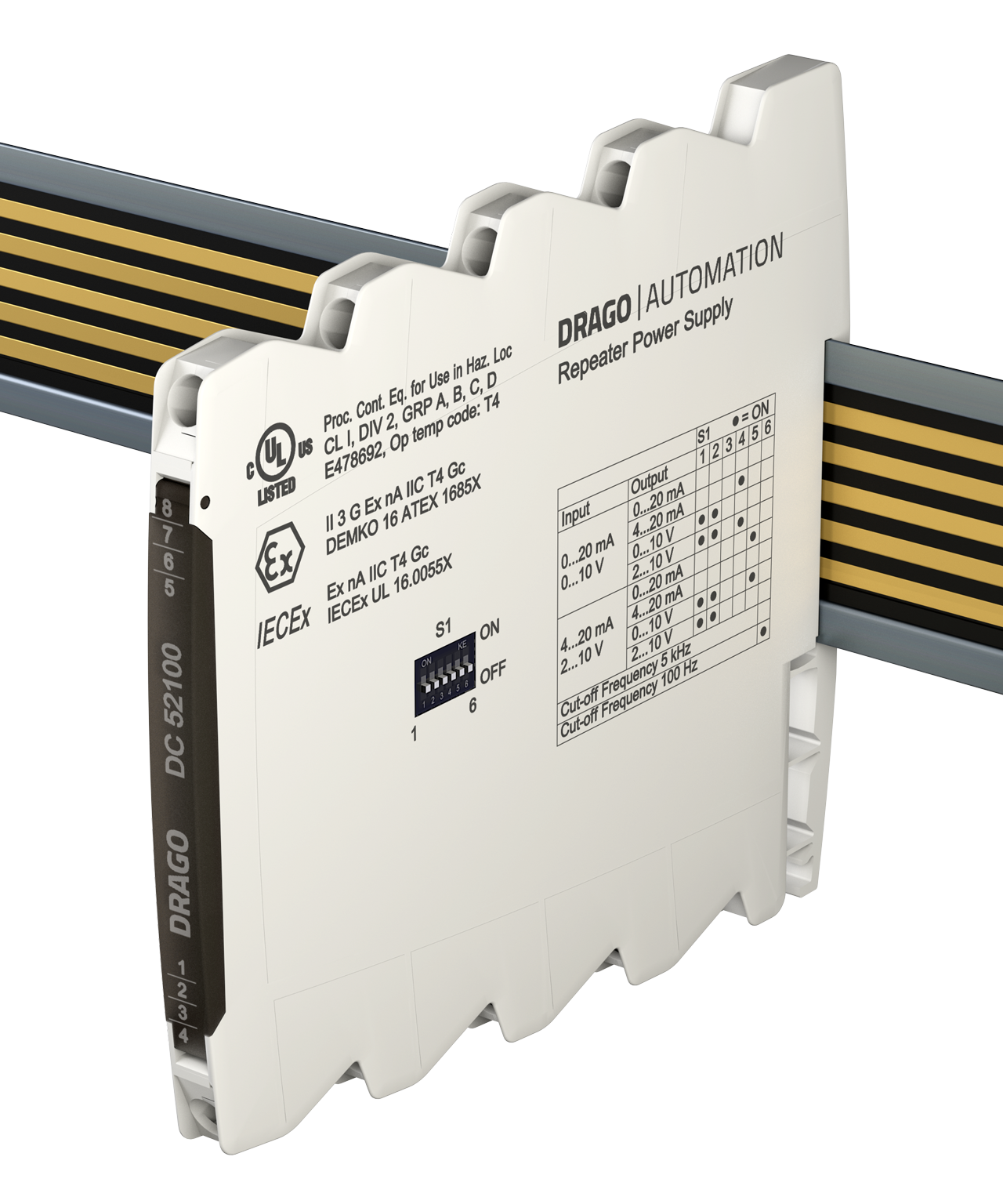

Speisetrenner DC 52100
Speisung und Trennung von 2- und 3-Leiter-Messumformern
Der Speisetrenner DC 52100 dient zur Speisung und Trennung von 2- und 3- Leiter Transmittern und aktiven Sensorsignalen.
- Universeller Betrieb von Transmittern
Speisung und Trennung von feldseitigen 2-, 3- und 4-Leiter Transmittern mit Strom- oder Spannungsausgang - kalibrierte Signalumschaltung
Ein- und Ausgangsbereich einfach über DIP-Schalter umschaltbar - hochpräzise ohne Nachjustierung - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem schmale Bauform
6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage - optional In-Rail-Bus Tragschienenbusverbinder
erlaubt die schnelle und kostengünstige Installation - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Der Speisetrenner DC 52100 dient zur Speisung und Trennung von 2- und 3-Leiter Transmittern und aktiven Sensorsignalen.
Der Speisetrenner versorgt den Messumformer mit Hilfsenergie und überträgt das Strom- oder Spannungsmesssignal mit hoher Genauigkeit galvanisch getrennt zum Ausgang. Alternativ können am Messeingang aktive Messsignale von 4-Leiter Messumformern angeschlossen und übertragen werden.
Die Ein- und Ausgangsbereiche können beim DC 52100 einfach per DIP-Schalter umgeschaltet werden. Ein anschließendes Nachjustieren ist Dank der kalibrierten Messbereichsumschaltung nicht notwendig.
Die Spannungsversorgung kann über die Anschlussklemmen oder über den optionalen In-Rail-Bus erfolgen. Zur Überwachung der Versorgung ist an der Gerätefront eine grüne LED vorgesehen.
Typenprogramm
| Gerätetyp | Bestell-Nr. |
|---|---|
| Speisetrenner, kalibrierte Signalumschaltung | DC 52100 S |
| Speisetrenner, kalibrierte Signalumschaltung, In-Rail-Bus zur Spannungsversorgung | DC 52100 B |
Technische Daten
Eingang
| Eingangssignal (kalibriert umschaltbar) |
0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V, 2 ... 10 V |
| Eingangswiderstand | Stromeingang ≤ 25 Ohm, Spannungseingang ≥ 100 kOhm |
| Überlastbarkeit | 50 mA / 30 V |
| Transmitterspeisespannung (Tx) | 16 V bei 20 mA (Leerlaufspannung / Kurzschluss < 22 V / 35 mA) |
Ausgang
| Ausgangssignal (kalibriert umschaltbar) |
0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V, 2 ... 10 V | |
| Bürde | Stromausgang Spannungsausgang |
< 12 V (600 Ohm bei 20 mA) < 5 mA (2 kOhm bei 10 V) |
| Linearer Übertragungsbereich | –1 ... +110 % | |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % vom Endwert | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| Grenzfrequenz -3 dB (umschaltbar) |
5 kHz / 100 Hz | |
| Einstellzeit T99 | 150 µs / 7 ms | |
| Prüfspannung | 3 kV AC, 50 Hz, 1 Min., Eingang gegen Ausgang gegen Hilfsenergie | |
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–25 °C bis +70 °C (-13 bis +158 °F) –40 °C bis +85 °C (-40 bis +185 °F) |
| Versorgungsspannung | 24 V DC, 16,8 V ... 31,2 V DC, ca. 1,3 W | |
| EMV 3) | EN 61326-1 | |
| Zulassungen | UL (USA/Kanada): UL 61010, Class I, Div. 2 ATEX / IECEx: Zone 2 (nA) |
|
| Bauform | 6,2 mm Anreihgehäuse, Schutzart: IP 20, Montage auf 35 mm Hutschiene nach EN 60715 | |
| Anschluss (Unverlierbare Plus-Minus- Klemmschrauben) |
Anschlussquerschnitt max. 2,5 mm² / AWG 14 Abisolierlänge 6 ... 8 mm / 0,28 in Anzugsmoment 0,8 Nm / 7 lbf in |
|
| Gewicht | ca. 70 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Transmitterspeisespannung UTx
- 2 + Eingang Strom
- 3 − Eingang GND
- 4 + Eingang Spannung
- 5 + Ausgang
- 6 − Ausgang
- 7 + Spannungsversorgung
(gebrückt zum In-Rail-Bus) - 8 − Spannungsversorgung
(gebrückt zum In-Rail-Bus)
Optionaler Versorgungsanschluss über In-Rail-Bus (siehe Zubehör)
Änderungen vorbehalten!
