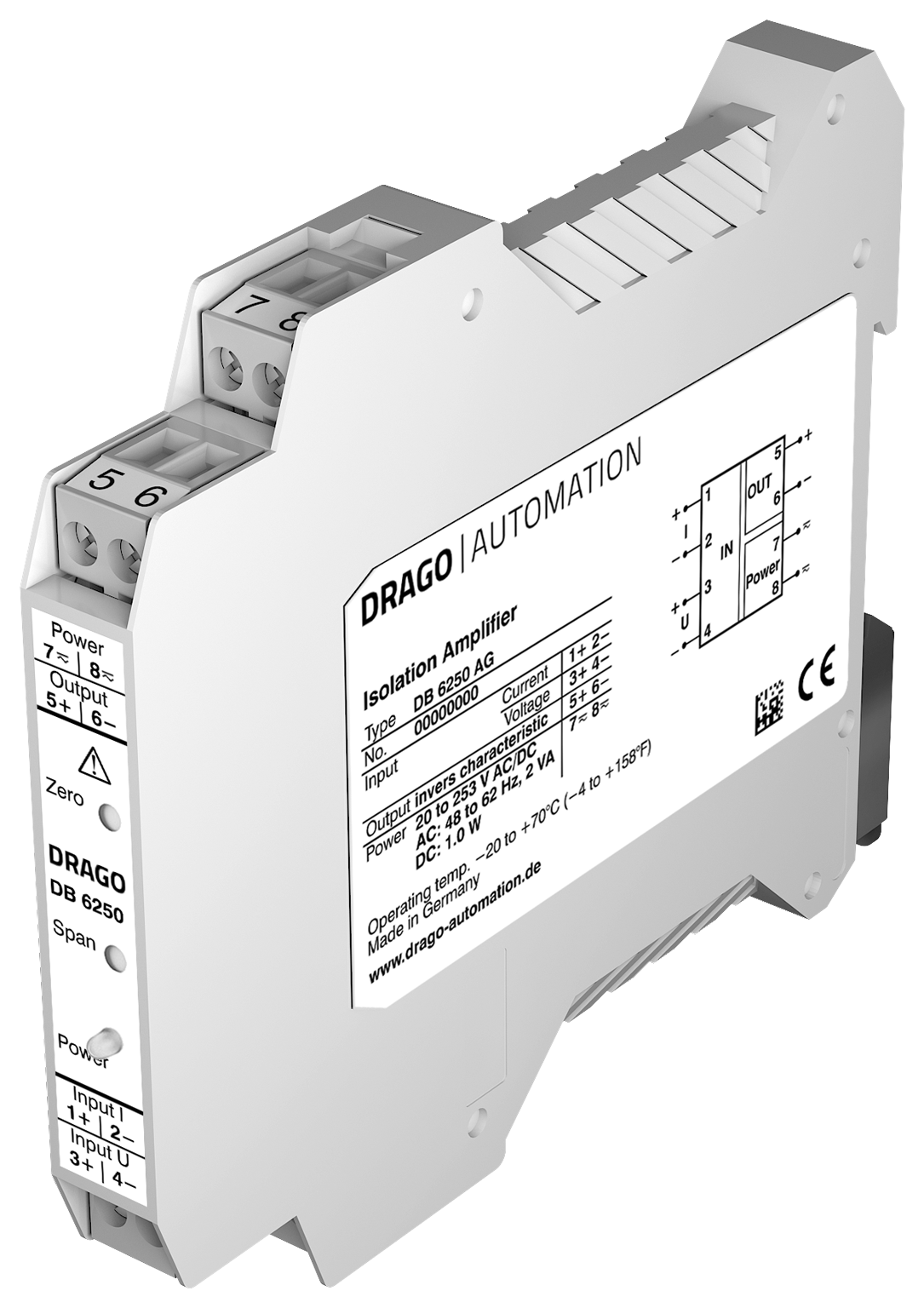

Invers-Trennverstärker DB 6250
Trennung und Wandlung von Industriestandardsignalen mit inverser Kennlinie
Der Invers-Trennverstärker DB 6250 dient zur galvanischen Trennung und Wandlung von Industriestandardsignalen mit inverser Kennlinie.
- einfache Signalumschaltung
Invertierung von unipolaren Ein- und Ausgangssignalen – einfach über DIP-Schalter umschaltbar - Universalnetzteil für 20 ... 253 V AC/DC
weltweit einsetzbar an beliebigen Versorgungsnetzen - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem kompakte Bauform
12,5 mm schmales Anreihgehäuse mit praktischen Steckklemmen - hohe Grenzfrequenz, hohe Genauigkeit
Perfekte Signalabbildung, keine Verfälschung des Messsignals - sichere Trennung
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Der Invers-Trennverstärker DB 6250 dient zur galvanischen Trennung und Wandlung von Industriestandardsignalen mit inverser Kennlinie.
Durch die einfache Bereichsumschaltung von Eingang und Ausgang, das neue Universalnetzteil und den kompakten Aufbau ist er flexibel einsetzbar. Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale, die den DB 6250 konkurrenzlos machen.
Mit einem Bestellschlüssel lassen sich die gewünschten Ein- und Ausgangsmessbereiche angeben, auf die das Gerät werksseitig abgeglichen ausgeliefert wird. Diese können jederzeit einfach per DIP-Schalter umkonfiguriert werden. Ein anschließendes Nachjustieren oder ein Messstreckenabgleich ist an den frontseitigen Zero/Span-Potentiometern möglich. Auch die Grenzfrequenz lässt sich per DIP-Schalter auf die Messaufgabe anpassen.
Das 12,5 mm schmale Anreihgehäuse spart Platz im Schaltschrank und erleichtert durch die praktischen Steckklemmen die Montage. Zur Einstellung ist eine einfache Gehäuseentriegelung vorgesehen, die alle Bedienelemente auch auf der Hutschiene zugänglich macht.
Mit dem neuen Universalnetzteil für 20 ... 253 V AC/DC ist der DB 6250 weltweit an allen Versorgungsnetzen einsetzbar. Dabei vermeidet der hohe Wirkungsgrad erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen Zuverlässigkeit und Langzeitstabilität nieder. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Invers-Trennverstärker, Eingang 0 ... 10 V, Ausgang 10 ... 0 V, konfigurierbar | DB 6250 AG |
Typenprogramm
| Gerät | Bestell-Nr. | ||
|---|---|---|---|
| Invers-Trennverstärker | DB 6250 AG - | XX - | YY |
| Eingang 0 ... 10 V | 01 | ||
| Eingang 2 ... 10 V | 02 | ||
| Eingang 0 ... 5 V | 04 | ||
| Eingang 1 ... 5 V | 05 | ||
| Eingang 0 ... 20 mA | 07 | ||
| Eingang 4 ... 20 mA | 08 | ||
| Eingang 0 ... 10 mA | 10 | ||
| Eingang 2 ... 10 mA | 11 | ||
| Ausgang 10 ... 0 V | 01 | ||
| Ausgang 10 ... 2 V | 02 | ||
| Ausgang 5 ... 0 V | 04 | ||
| Ausgang 5 ... 1 V | 05 | ||
| Ausgang 20 ... 0 mA | 07 | ||
| Ausgang 20 ... 4 mA | 08 | ||
| Ausgang 10 ... 0 mA | 10 | ||
| Ausgang 10 ... 2 mA | 11 |
Bestellbeispiel: DB 6250 AG - 04 - 08
Invers-Trennverstärker, Eingang 0 ... 5 V (-04), Ausgang 20 ... 4 mA (-08)
(Werksseitige Voreinstellung, jederzeit mit DIP-Schalter umkonfigurierbar)
Downloads / Links
Technische Daten
Eingang
| Spannung | Strom | |
| Eingangssignal (umklemm-/umschaltbar) |
0...10 V, 2...10 V 0...5 V, 1...5 V |
0...20 mA, 4...20 mA 0...10 mA, 2...10 mA |
| Eingangswiderstand | ca. 1 MOhm | ca. 25 Ohm |
| Eingangskapazität | ca. 1 nF | ca. 1 nF |
| Überlastbarkeit | Spannungsbegrenzung mit 30 V Z-Diode, maximaler Dauerstrom 30 mA |
≤ 200 mA |
Ausgang
| Spannung | Strom | |
| Ausgangssignal (umschaltbar) |
0...10 V, 2...10 V 0...5 V, 1...5 V |
0...20 mA, 4...20 mA 0...10 mA, 2...10 mA |
| Bürde | ≤ 10 mA (1 kOhm bei 10 V) | ≤ 12 V (600 Ohm bei 20 mA) |
| Linearer Übertragungsbereich | –2 ... +110 % | |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % vom Endwert | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| Zero/Span-Abgleich | ± 10 % | |
| Grenzfrequenz -3 dB | 10 kHz, auf ca. 30 Hz umschaltbar | |
| Einstellzeit T99 | 80 µs, 20 ms | |
| Prüfspannung | 4 kV, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannungen 2) (Basisisolierung) |
1000 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 °C bis +70 °C (-4 bis +158 °F) –35 °C bis +85 °C (-31 bis +185 °F) |
| Hilfsenergie | 20 ... 253 V AC/DC, | AC 48 ... 62 Hz, ca. 2 VA DC ca. 1,0 W |
| EMV 3) | EN 61326 -1 | |
| Bauform | 12,5 mm (0.49") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Eingang Strom
- 2 − Eingang Strom
- 3 + Eingang Spannung
- 4 − Eingang Spannung
- 5 + Ausgang
- 6 − Ausgang
- 7 Hilfsenergie AC/DC
- 8 Hilfsenergie AC/DC
Gehäuse mit steckbaren Schraubklemmen
Anschlussquerschnitt max. 2,5 mm², Mehrleiteranschluß max. 1 mm² (zwei Leiter gleichen Querschnitts)
