Eingang



Unter Eingang wählen Sie das Signal aus, das Sie an den Mess­ein­gang an­schließen werden.

Für die Messbereiche 0 ... 20 mA, 0 ... 10 mA, 0 ... 10 V und 0 ... 5 V stehen jeweils auch Live-Zero- und bipolare Be­reiche und ein Ab­so­lut­wert­bereich zur Ver­fügung.



In dem Mess­be­reich 4 ... 20 mA, NE43 wer­den zu­sätz­lich zu den Schalt­punk­ten auch die Mess­be­reichs­gren­zen gemäß der NAMUR-Empfeh­lung NE43 über­wacht.

Schaltpunkte und Hysterese

Der Grenz­wert­schalter kon­trol­liert bis zu 2 Schalt­punkte: MIN-Alarm, MAX-Alarm oder eine Bereichs­über­wachung mit MIN- und MAX-Alarm. Dem­ent­sprech­end sind auch die Schalt­punkt­ein­gaben frei­ge­geben.

Über Aus­wahl der Einheit können die Schalt­punkte und die Hyste­rese in % vom Mess­bereich oder direkt in der Mess­größe mA bzw. V ein­ge­geben werden.

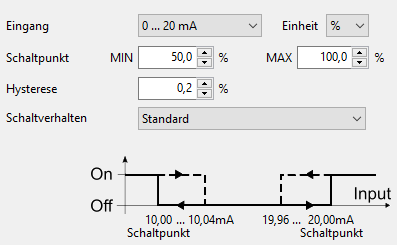

Die Grafik visua­li­siert die Schalt­punkte und die Hyste­rese und er­rechnet die Um­schalt­punkte.

Messbereichsüberwachung

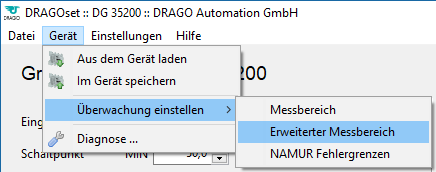

Um die Grenzen des gewählten Messbereichs zu überwachen, gibt es komfortable Einstellmöglichkeiten im Menü. Wählen Sie einen Überwachungsbereich aus und DRAGOset stellt automatisch die Parameter auf den Bereich ein.

Beispiel Bereich 4 ... 20 mA:

Messbereich	MIN = 4,0 mA (0 %)	MAX = 20,0 mA (100 %)
Erweiterter Messbereich	MIN = 3,8 mA (-1,3 %)	MAX = 20,5 mA (103,1 %)
NAMUR Fehlergrenzen	MIN = 3,6 mA (-2,5 %)	MAX = 21,0 mA (106,2 %)

Schaltverhalten

Das Schaltverhalten des Alarmausgangs kann hier eingestellt werden:

Standard	Der Ausgang reagiert sofort
Einschaltverzögerung	Der Ausgang reagiert erst nach der Verzögerungszeit
Ausschaltverzögerung	Der Ausgang bleibt noch für die Verzögerungszeit aktiv
Quittungsbetrieb	Der Ausgang bleibt aktiv, bis der Alarm quittiert wird. Die Quittung erfolgt über den extern angeschlossenen Reset-Schalter
Wischkontakt	Der Ausgang wird nur für die eingestellte Zeit aktiv, dann wird er inaktiv, auch wenn die Ursache noch nicht beseitigt wurde. Für eine erneute Aktivierung muss der Eingang erst den Abschaltwert erreichen, erst dann ist der Wischkontakt wieder aktivierbar.

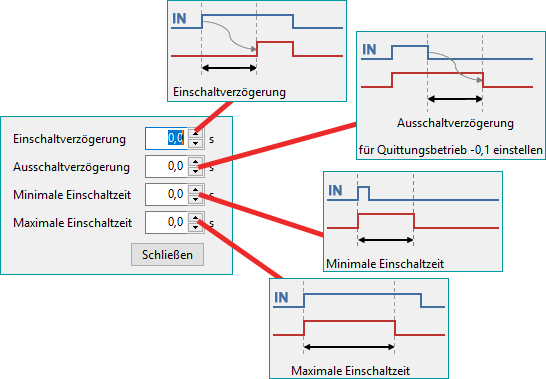

Erweitert ...	In dieser Einstellung können alle Zeiten individuell eingestellt werden:

Einschalt­verzögerung:
Nach dem Ansprechen des Schalt­punktes ver­geht bis zur Akti­vie­rung des Alarms erst die Ver­zöge­rungs­zeit. Wird der Ein­gang inner­halb dieser Zeit inaktiv, wird der Alarm ver­worfen, ggf. startet die Ver­zöge­rungs­zeit von vorn.

Ausschalt­verzögerung:
Der Eingang kommt in einen inaktiven Bereich, dann läuft erst die Ver­zöge­rungs­zeit ab, bevor auch der Alarm inaktiv wird. Wird die Aus­schalt­ver­zöge­rung auf -0,1 s eingestellt, so ist die Ver­zöge­rung unend­lich. Erst ein Quittungs­signal über einen extern an­ge­schlossenen Reset-Taster setzt den Alarm zurück.

Minimale Einschalt­zeit:
Ein Alarm wird ver­längert, wenn die Dauer kleiner als die mini­male Ein­schalt­zeit ist. So lassen sich kurze Ausgangspeaks detektierbar machen.

Maximale Einschalt­zeit:
Nach Ablauf der Maximalzeit, wird der Ausgang inaktiv, obwohl der Alarmzustand am Eingang noch vorliegt. Bei 0,0 s ist die Überwachung der maximalen Einschaltzeit abgeschaltet,

Alarm und Wirkrichtung

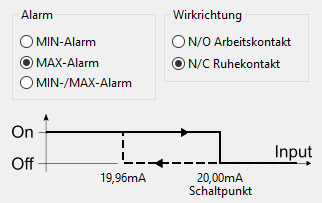

Mit der Alarm-Einstellung wählen Sie zwischen MIN-, MAX und MIN/MAX-Grenz­wert­über­wachung aus. In der Grafik können Sie sehen, wie das auf den Ausgang wirkt.

Bei der Wirkrichtung wählen Sie, ob Sie am Ausgang einen Arbeits­kontakt (bei Alarm geschlossen) oder einen Ruhe­kontakt (bei Alarm geöffnet) ver­wenden möchten.

Der Ruhe­kontakt ist nur simu­liert, d.h. bei Aus­fall der Ver­sor­gungs­spannung öffnet der Kontakt.

TeachIN

Mit den frontseitigen Teach-In Tastern kann der Schaltpunkt im laufenden Betrieb eingelernt und korrigiert werden:

Schaltpunkt
Drückt man in diesem Modus einen der TeachIN-Taster 3 s lang, bis die blau LED leuchtet, dann wird zu diesem Zeitpunkt der aktuelle Eingangsmesswert als Schaltpunkt gespeichert. Die Hysterese bleibt dabei unverändert, sie ist entweder per DIP-Schalter oder über die Konfigurationsschnittstelle festgelegt worden.

ON/OFF-Schaltpunkte
In diesem Modus werden der Einschaltpunkt und der Abschaltpunkt per TeachIN festgelegt.
Simulieren Sie am Eingang den Messwert für den Schaltpunkt. Drücken Sie den oberen TeachIN-Taster 3 s bis die blauen LEDs leuchten, der momentane Eingangsmesswert wird als Schaltpunkt gespeichert.
Dann blinkt die untere blaue LED, um anzuzeigen, dass der Abschaltpunkt noch eingegeben werden muss. Simulieren Sie am Eingang den Messwert für den Abschaltpunkt. Drücken Sie den unteren TeachIN-Taster 3 s bis die blaue LED leuchtet, aus dem Schaltpunkt und dem momentanen Eingangsmesswert wird die gewünschte Hysterese errechnet und gespeichert.

Feinkorrektur des Schaltpunktes
In allen Modi kann der Schaltpunkt einfach nachjustiert werden. Drücken Sie dazu kurz die obere Taste für "Schaltpunkt erhöhen", oder die untere Taste für "Schaltpunkt erniedrigen", der Tastendruck wird registriert mit einem kurzen blauen Lichtblitz. Der Schaltpunkt wird jeweils um 0,5 % verändert. Als Hinweis glimmt dann die betreffende blaue LED.
Korrigieren Sie den Schaltpunkt wieder entgegengesetzt, dann erlöschen die blauen LEDs, wenn der Korrekturwert auf ±0 steht.

Meldeausgang

Der Meldeausgang aktiviert eine Sammelmeldung auf dem In-Rail-Bus (Leitung E) in der Hutschiene. In dem Dialog können die Gerätemeldungen ausgewählt werden, die die Sammelmeldung aktivieren sollen.

Standardmäßig ist die Sammelmeldung nicht von Messwerten abhängig.

Eingangsfehler	Das Eingangssignal übersteuert den Eingang und kann nicht gemessen werden.
Messbereich	Der eingestellte Messbereich wird über- oder unterschritten
Alarm aktiv	Der Alarm ist aktiv, z.B. Grenzwert MAX überschritten (ohne Berücksichtigung von Verzögerungszeiten)
Ausgang aktiv	Das Ausgangsrelais ist aufgrund eines Alarms aktiviert, die Verzögerungszeiten sind abgelaufen.
keine Versorgung	Ohne Versorgungsspannung wird die Sammelmeldung immer aktiviert
Kurzschluss Speisespannung	Die Transmitterspeisung ist kurzgeschlossen, ggf. falsche Beschaltung oder Sensordefekt
Gerätefehler	Die Gerätesoftware hat einen internen Fehler ausgelöst
Konfigurationsfehler	Fehler in den eingestellten Parametern, bitte überprüfen Sie Ihre Programmierung

Die Sammelmeldung kann mit einer Einschaltverzögerung versehen werden, um kurze Ereignisse auszublenden. Die Verzögerungszeit ist im Auslieferzustand auf 0,5 s gesetzt.

Mit der Minimalen Einschaltzeit können kurze Sammelmeldungen verlängert werden. Im Auslieferzustand ist die Meldung minimal 0,5 s lang.

DIP-Schalter

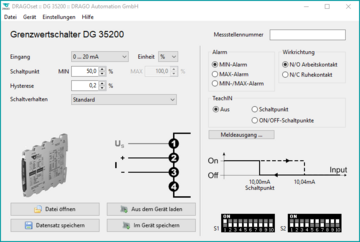

DRAGOset er­mittelt aus Ihren Ein­ga­ben die rich­tige DIP-Schal­ter-Pro­grammie­rung. Dieses Bild finden Sie auch in der PDF-Do­ku­men­ta­tion und im Aus­druck wieder.

Wenn Sie DRAGOset nicht mit dem Kabel mit dem Gerät ver­bunden haben, können Sie diese Pro­gram­mie­rung manuell auf die DIP-Schal­ter des Mess­um­for­mers über­tra­gen. Mit den DIP-Schaltern sind nur aus­ge­wählte Stan­dard­ein­stellun­gen möglich.

Wenn Ihre Kon­fi­gu­ra­tion nicht als Stan­dard-Ein­stellung ver­füg­bar ist, können Sie die Ein­stellun­gen mittels DRAGOset über die USB-Schnitt­stelle im Gerät pro­gram­mie­ren. Die DIP-Schalter S1-1 bis S1-4 müssen dann auf ON stehen (PC-Mode).

Geräte-Diagnose



Mit dem Menü­punkt "Gerät | Diagnose ..." rufen Sie ein Diag­nose­fen­ster auf.

In diesem Fenster er­hal­ten Sie eine Über­sicht über den aktu­ellen Mess­wert und Mel­dun­gen des Grenz­wert­schalters. Für die An­zeige muss eine On­line-Ver­bin­dung zum Gerät be­stehen.

Beschaltung der Anschlussklemmen

Abhängig vom ge­wähl­ten Ein­gangs­bereich und ande­ren Para­metern ändert sich die Be­schal­tung des Grenz­wert­schalters.

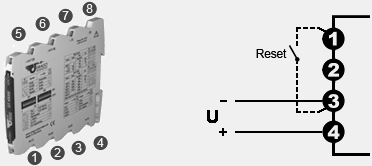

Auf dieser Gra­fik können Sie sehen, wie der Grenz­wert­schalter in dieser Be­triebs­art be­schal­tet werden muss. Wenn Sie mit der Maus über das Ge­räte­foto fahren, werden die Klemmen­nummern ein­ge­blen­det.
