Das Pro­gramm DRAGOset dient zur Pro­gram­mie­rung aller DRAGO-Geräte und -Mess­um­for­mer, die mit einer Schnitt­stelle aus­ge­rüstet sind. Diese An­lei­tung be­schreibt die grund­sätz­liche Be­die­nung, ein­zelne Para­meter sind aber vom an­ge­schlos­senen Geräte­typ ab­hängig. Für die ein­zel­nen Geräte­typen gibt es ent­sprechen­de Unter­seiten, die genau die Geräte­pa­ra­meter be­schreiben. Die geräte­spezi­fischen Seiten finden Sie links im Menü als Unter­punkte.

Das Dateimenü

Datei-Menü

Im Datei­menü finden sich die üb­lichen Menü­punkte, um Dateien zu laden und zu spei­chern, zum Aus­drucken und Doku­men­tieren, sowie zum Beenden des Pro­gramms.

Neu ... In einem Dialog wählen Sie aus, welchen Gerätetyp Sie erstellen
möchten.
Öffnen ... Öffnen Sie eine gespeicherte Datei mit Geräteeinstellungen.
Speichern Speichern Sie die Geräteeinstellungen unter dem bekannten
Dateinamen. Wenn keine Datei geöffnet ist, werden Sie
aufgefordert, einen Dateinamen einzugeben.
Speichern unter ... Speichern Sie die Einstellungen unter einem neuen
Dateinamen.
Export als PDF Erstellen einer PDF-Dokumentation mit der aktuellen
Programmierung.
Drucken ... Ausdruck der aktuellen Programmierung.
Beenden Programm beenden
(darunter) Schnellaufruf zuletzt gespeicherter oder geöffneter Dateien.

Das Gerätemenü

Geräte-Menü

Der Inhalt des Gerätemenüs ist abhängig vom Gerätetyp und den Möglichkeiten, die das Gerät oder der Messumfomer bietet. Hier ein Beispiel:

Aus dem Gerät laden Lädt die aktuelle Programmierung aus dem angeschlossenen
Gerät.
Im Gerät speichern Speichert die Programmierung im angeschlossenen Gerät.
Wenn das Gerät über DIP-Schalter verfügt, müssen alle
Schalter auf OFF stehen, damit die Programmierung
gespeichert werden kann.
Diagnose ... Geräte-Diagnose, Anzeige von Messwerten, Meldungen
und Zusatzinformationen (gerätespezifisch).

Das Menü Einstellungen

Einstellungen-Menü

Unter dem Menü­punkt "Ein­stellun­gen" finden Sie Pro­gramm­ein­stellun­gen, wie die ver­wen­de­te Sprache oder Ein­stellung der Schnitt­stellen-Para­meter zum Gerät.

Für die Kom­mu­ni­ka­tion ist eine seri­elle Ver­bin­dung über den USB-Kon­ver­ter zum Gerät oder Mess­um­for­mer not­wen­dig. Beim An­schließen des USB-Kon­ver­ters aus der DRAGOset-Box DZU 1201 er­stellt Windows einen COM-Port im System. Für DRAGOset wird hier ein­ge­stellt, welche COM-Port-Nummer dem USB-Kon­ver­ter zu­ge­teilt wurde.

Das Hilfemenü

Hilfe-Menü

Im Hilfemenü finden Sie Zusatzinformationen:

Hilfethemen Online Unter diesem Menüpunkt gelangen Sie zu dieser
Online-Programmhilfe.
Zur Website Dieser Menüpunkt führt Sie auf die Homepage der
DRAGO Automation GmbH.
Nach Updates suchen Überprüft, ob es für DRAGOset ein Programmupdate gibt.
DRAGOset wird ständig weiterentwickelt, um neue
Features oder neue Geräte einzubinden. Über diesen
Menüpunkt können Sie prüfen, ob eine neue Version
zum Download vorliegt.
Über DRAGOset ... Informationen zum Programm DRAGOset

Datensatz laden/speichern

Laden und Speichern beim Messumformer und mit Dateien

Datensätze können Sie in Dateien speichern und in das Gerät übertragen. Genauso können Datensätze auch aus dem Gerät oder einer Datei in DRAGOset geladen werden.

Messstellennummer

Ihre Messstellennnummer

Für einen Aus­druck oder eine PDF-Doku­men­ta­tion können Sie den Ge­rä­ten und Mess­um­for­mern eine Mess­stellen­nummer (Tag) zu­ordnen. Die Nummer kann in den Geräten gespeichert werden, so dass das Gerät bei jedem Aus­lesen seinen Tag mit aus­gibt.

Mess­stellen­nummern können bis zu 16 Zeichen ent­hal­ten, damit ist die Kenn­zeich­nung nach DIN EN 60617, bzw. EN ISO 10628 (alt: DIN 28004) im Gerät mög­lich.

Ausdruck

Ausdruck aus DRAGOset

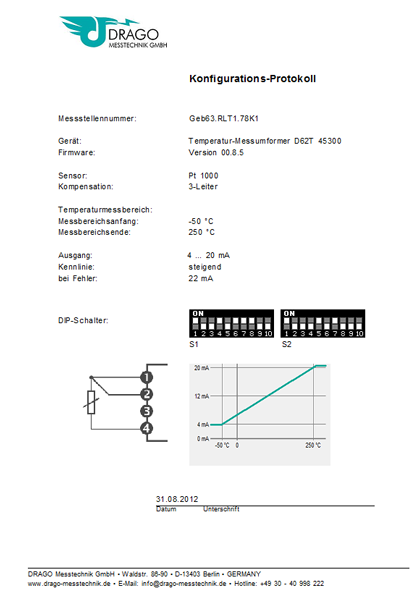

Die Druck­funk­tion von DRAGOset er­stellt einen Aus­druck zur Verwendung als Mess­stellen-Doku­men­ta­tion in Ihrem QM-System. Alle aktu­ellen Ein­stellun­gen und die ggf. manuell ein­zu­stellen­den DIP-Schalter sind in dem Aus­druck auf­ge­führt.

Wenn Sie im Gerät keine Mess­stellen­nummer ge­speichert haben, können Sie die Nummer manuell auf dem Aus­druck er­gänzen.

PDF-Dokumentation

PDF-Dokumentation

Unter dem Menüpunkt "Export als PDF" im Dateimenü wird die Mess­stellen-Doku­men­ta­tion in Form einer PDF-Datei erstellt. Als Datei können Sie Ihre Messstellen-Dokumentation direkt in Ihr DMS (Dokument-Management-System) übernehmen. Alle aktu­ellen Ein­stellun­gen und die ggf. manuell ein­zu­stellen­den DIP-Schalter sind in dem Doku­ment ent­halten.

Zum An­zeigen der Datei be­nö­tigen Sie den Adobe Reader. Das Pro­gramm können Sie kosten­los von der Web­site der Firma Adobe laden, sofern Sie ihn nicht be­reits in­stalliert haben.

Gerätespezifische Einstellungen
