USB-RS485 Konverter

für Modbus-Geräte

Systemvoraussetzungen

  • PC mit Windows XP, Vista oder Windows 7, 8, 10
  • USB-Schnittstelle

Lieferumfang

  • USB-Konverter

Typenprogramm

Typenprogramm DZU 1470
Zubehör Bestell-Nr.
USB-RS485 Konverter für Modbus-Geräte,
RS485-Seite mit blanken, verzinnten Kabelenden
DZU 1470

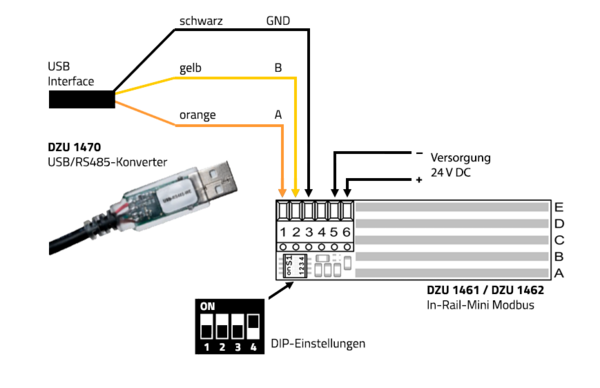

Beispiel 1: Anschluß über In-Rail-Mini Modbus

Beispiel 2: Anschluß über Anschlussmodul DMB 96000

Beispiel 3: Anschluß über Einspeiseklemme DZU 1402

Anschaltgrafik USB-Konverter und Modbus RTU

Downloads / Links

Kabelbelegung

  • Rot Power +5V
  • Orange Data (A)
  • Gelb Data (B)
  • Schwarz GND
  • Braun Abschlußwiderstand 120 Ω
  • Grün Abschlußwiderstand 120 Ω

Verfügbare DRAGO Software

DRAGOmodbus

  • Programm zum Programmieren der DRAGO Modbusgeräte über die Frontschnittstelle
  • Funktionen zur Gerätediagnose
  • Übersichtliches Einstellen aller Geräteeigenschaften
  • Programmieren auch bei installierten Geräten
  • Beschaltungshinweise abhängig von Ihren Einstellungen
  • Wahlweise über Frontschnittstelle, Modbus RTU oder Modbus TCP (Gateway erforderlich)

Änderungen vorbehalten!
