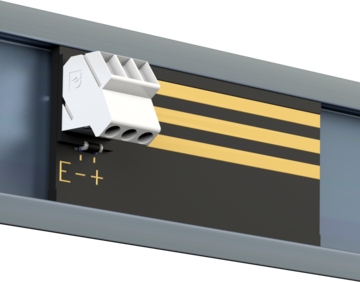

In-Rail-Mini Analog

für kleinere In-Rail-Installationen

Kostengünstige und schnelle Lösung für kleinere In-Rail-Installationen.

Die In-Rail-Minis dienen zur Ein­speisung der Versorgungs­spannung 24 V DC in den In-Rail-Bus Trag­schienen­verbinder. Die Leitung E steht für Gruppen­meldungen, wie z.B. für eine Sammel­fehler­meldung, zur Verfügung.

Die In-Rail-Minis gibt es für die Hut­schienen­höhen 7,5 mm und 15 mm (siehe Bestell­schlüssel). Auf den In-Rail-Minis finden bis zu 10 Geräte aus unserer 6mm-Serie Platz.

Typenprogramm

Typenprogramm In-Rail-Mini Analog
Zubehör Bestell-Nr.
In-Rail-Mini Analog für Hutschiene 35 x 7,5 mm DZU 1451
In-Rail-Mini Analog für Hutschiene 35 x 15 mm DZU 1452

Technische Daten

Allgemeine Daten

Betriebsspannung 24 V DC (Arbeitsbereich 16,8 V ... 32 V DC)
Eingangsstrom ≤ 1 A (Sicherungsempfehlung 1,25 AT)
Anzahl der Module max. 10 DRAGO Module der 6mm-Serie
Gruppenmeldung E Sammelmeldung, 4,7 kΩ Pullup
Verbindung (unverlierbare
Klemmschrauben)
0,08 ... 1,5 mm² / AWG 28 ... 18 mit Aderendhülse
Abisolierlänge: 7 mm / 0,3 in
Drehmoment der Schraubklemme: 0,22 ... 0,25 Nm / 0,15 ... 2,2 lbf in
Abmaße DZU 1451: 35 x 7,5 mm Hutschiene
DZU 1452: 35 x 15 mm Hutschiene
Gesamtlänge 75 mm, verfügbar für Module 63 mm

Anschlüsse

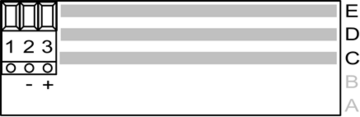

Klemmenbelegung

  • 1 E: Gruppen­meldung
  • 2 − C: GND
  • 3 + D: +24 V

Beachten Sie die Einbaulage der Module!
Schnappen Sie die Module nicht verkehrt herum auf die Hutschiene.

Änderungen vorbehalten!
