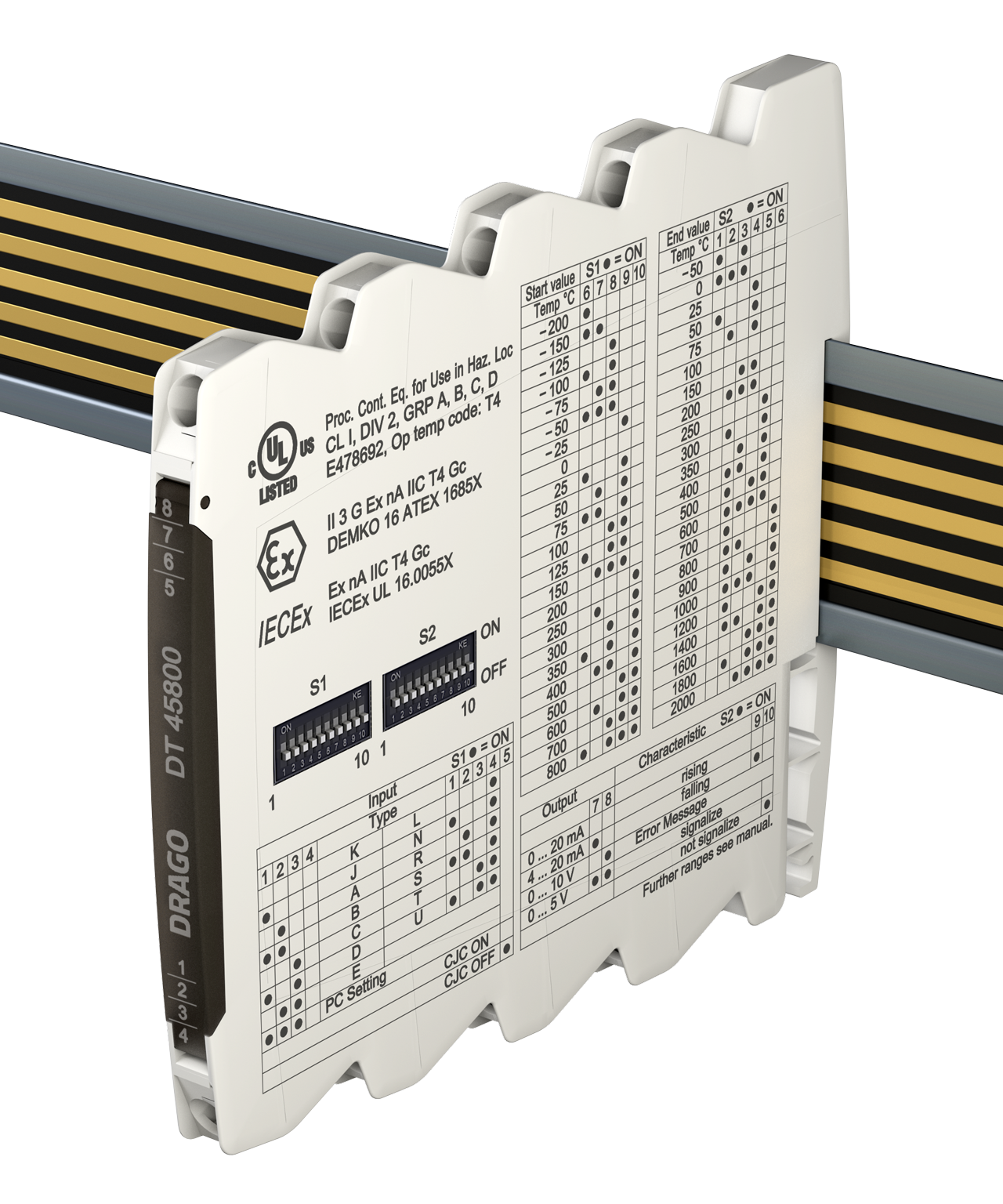

Thermoelement-Messumformer DT 45800
Temperaturmessung mit TC-Sensoren, konfigurierbar per DIP-Schalter oder USB
Der Thermoelement-Messumformer DT 45800 dient zur Erfassung von industriellen Prozesssignalen. Er setzt die Messwerte von TC-Sensoren potentialgetrennt in Normsignale um.
- Messeingang für alle TC-Temperatursensoren
über 1800 fertig abgeglichene Standardmessbereiche - einfache Konfiguration per DIP-Schalter
oder über USB Schnittstelle ohne zusätzliche Spannungsversorgung - zuschaltbare Servicefunktionen
für eine einfache Inbetriebnahme - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem schmale Bauform
6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage - optional In-Rail-Bus Tragschienenbusverbinder
erlaubt die schnelle und kostengünstige Installation - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Durch die einfache Umschaltung der kalibrierten Messbereiche per DIP-Schalter ist er flexibel einsetzbar.
Mit dem USB Programmier-Kit DRAGOset kann der Messumformer per PC konfiguriert und die Datensätze gespeichert und dokumentiert werden. Eine zusätzliche Spannungsversorgung ist während der PC-Konfiguration nicht notwendig.
Die frontseitig zuschaltbare Inbetriebnahme-Funktion generiert am Ausgang ein Referenzsignal, mit dem der nachfolgende Signalweg getestet und eingestellt werden kann.
Die Spannungsversorgung kann über die Anschlussklemmen oder über den optionalen In-Rail-Bus erfolgen. Der Versorgungsspannungs- und Fehlerstatus wird per LED an der Gerätefront angezeigt.
Typenprogramm
| Gerätetyp | Bestell-Nr. |
|---|---|
| Thermoelement-Messumformer, programmierbar per USB und DIP-Schalter |
DT 45800 S |
| Thermoelement-Messumformer, programmierbar per USB und DIP-Schalter, In-Rail-Bus zur Spannungsversorgung |
DT 45800 B |
Technische Daten
Eingang
| Sensor | |||||
| Thermoelement | Sensor | Norm | Messbereich | Spanne min. | |
| Typ K | NiCr-Ni | IEC 584 | -200 ... 1350 °C | 50 K | |
| Typ J | Fe-CuNi | IEC 584 | -200 ... 1200 °C | 50 K | |
| Typ A | W5Re-W20Re | GOST 8.585 | 0 ... 2500 °C | 100 K | |
| Typ B | Pt30Rh-Pt6Rh | IEC 584 | +250 ... 1800 °C | 100 K | |
| Typ C | W5Re-W26Re | ASTM E988 | 0 ... 2300 °C | 100 K | |
| Typ D | W3Re-W25Re | ASTM E988 | 0 ... 2300 °C | 100 K | |
| Typ E | NiCr-CuNi | IEC 584 | -200 ... 1000 °C | 50 K | |
| Typ L | Fe-CuNi | DIN 43710 | -200 ... 900 °C | 50 K | |
| Typ N | NiCrSi-NiSi | IEC 584 | -200 ... 1300 °C | 50 K | |
| Typ R | Pt13Rh-Pt | IEC 584 | -50 ... 1700 °C | 50 K | |
| Typ S | Pt10Rh-Pt | IEC 584 | -50 ... 1700 °C | 50 K | |
| Typ T | Cu-CuNi | IEC 584 | -200 ... 400 °C | 50 K | |
| Typ U | Cu-CuNi | DIN 43710 | -200 ... 600 °C | 50 K | |
| Messfehler | < 0,3 K + 0,08 % v.M. | ||||
| Vergleichsstellenkompensation | intern / AUS, Vergleichsstellenfehler < 1,5 K | ||||
Ausgang
| Strom | Spannung | |
| Ausgangssignal | 0...20mA, 4...20mA | 0...5V, 0...10V |
| Bürde | ≤ 12 V (600 Ohm bei 20 mA) | ≤ 5 mA (2 kOhm bei 10 V) |
| Restwelligkeit | < 10 mVeff | |
| Übertragungsbereich | 0...102,5 %, (3,8...20,5 mA bei Ausgang 4...20 mA) |
Kennlinie steigend/fallend |
| Fehlersignal | Sensor/Leitungsbruch, Signalisierung programmierbar | |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % vom Endwert | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| Messrate / Einstellzeit T99 | 4/s / 250 ms | |
| Prüfspannung | 3 kV AC, 50 Hz, 1 Min., Eingang gegen Ausgang gegen Versorgung | |
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010-1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010-1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb: Transport und Lagerung: |
-25 °C bis +70 °C (-13 bis +158 °F) -40 °C bis +85 °C (-40 bis +185 °F) |
| Spannungsversorgung | 24 V DC, Spannungsbereich 9,6 V...31,2 V DC, ca. 0,8 W | |
| EMV 3) | EN 61326-1 | |
| Zulassungen | UL (USA/Kanada): UL 61010, Class I, Div. 2 ATEX / IECEx: Zone 2 (nA) |
|
| Bauform | 6,2 mm (0.244") Anreihgehäuse, Schutzart: IP 20 Montage auf 35mm Hutschiene nach EN 60715 |
|
| Anschluss | Unverlierbare Plus-Minus-Klemmschrauben Anschlussquerschnitt max. 2,5 mm² / AWG 14 Abisolierlänge 6 … 8 mm / 0,28 in Anzugsmoment 0,8 Nm / 7 lbf in |
|
| Gewicht | ca. 70 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich.
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 -
- 2 + Eingang TC
- 3 − Eingang TC
- 4 -
- 5 + Ausgang
- 6 − Ausgang
- 7 + Spannungsversorgung
(gebrückt zum In-Rail-Bus) - 8 − Spannungsversorgung
(gebrückt zum In-Rail-Bus)
Optionaler Versorgungsanschluss über In-Rail-Bus (siehe Zubehör)
Änderungen vorbehalten!
