DR 49 P-XX
DR49P-XX

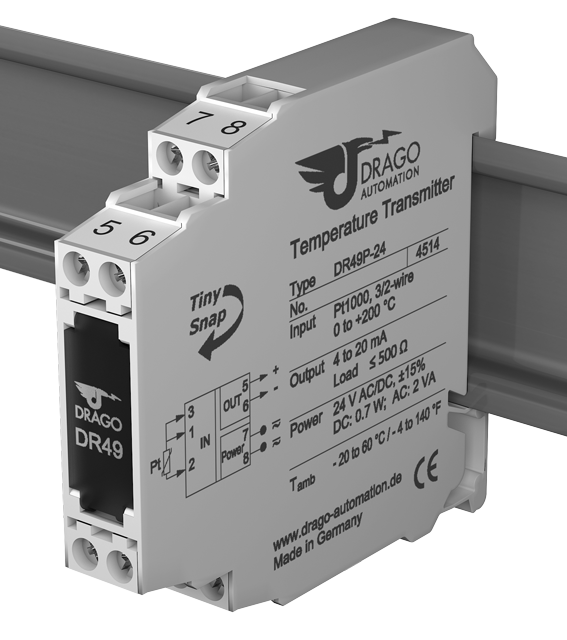

Temperatur-Messumformer DR 49

Temperaturmessung in Festbereichen mit Pt1000-Sensoren

Der Temperatur-Messumformer DR 49 setzt die Messwerte des Pt-Sensors temperaturlinear in Standardsignale um und stellt diese potentialfrei am Ausgang zur Verfügung.

preiswerte Temperaturmessung
für Pt 1000 in 2- und 3-Leiter-Anschlusstechnik
nur 60 mm Aufbautiefe, 11,2 mm schmal
ermöglicht den Einsatz in preiswerte Installationskästen
einfachste Handhabung
fertig abgeglichene Festbereiche
frontseitige Zero/Span-Kompensation
zum Abgleich des Sensorsignals oder der Messeinrichtung
echte 3-Port-Trennung
sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen
sichere Trennung nach DIN EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
uneingeschränkter Einsatz durch 24 V AC/DC-Netzteil
universeller Betrieb, selbst an preiswerten Installationstransformatoren
5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben

Für Anwendungen, in denen nur ein Messbereich benötigt wird, bietet der Messumformer DR 49 eine kostengünstige Alternative.

Ein Durchschaltkamm für die Spannungsversorgung sorgt für eine schnelle und einfache Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene. Bei Bedarf ist ein Messstreckenabgleich an den Zero/Span-Potentiometern hinter der Frontabdeckung möglich.

Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der DR 49 für alle Mess- und Industrieapplikationen, aber auch für die Heizungs-Klima-Lüftungstechnik uneingeschränkt einsetzbar.

Typenprogramm

Typenprogramm DR 49
Gerät	Sensor	Bestell-Nr.
Temperatur-Messumformer	Pt 1000	DR 49 P -	X	X
Eingang	0...+50 °C		0
	0...+100 °C		1
	0...+150 °C		D
	0...+200 °C		2
	0...+250 °C		E
	0...+300 °C		3
	0...+350 °C		F
	0...+400 °C		4
	-50...0 °C		8
	-50...+50 °C		7
	-50...+100 °C		6
	-50...+150 °C		5
	-50...+200 °C		9
	-50...+250 °C		A
	-50...+300 °C		B
	-50...+350 °C		C
	-100...-50 °C		Q
	-100...0 °C		R
	-100...+50 °C		S
	-100...+100 °C		T
	-100...+150 °C		U
	-100...+200 °C		V
	-100...+250 °C		W
	-100...+300 °C		Y
	+50...+100 °C		G
	+50...+150 °C		H
	+50...+200 °C		J
	+50...+250 °C		K
	+50...+300 °C		L
	+50...+350 °C		M
	+50...+400 °C		N
	+50...+450 °C		P
Ausgang	0 ... 20 mA			2
	4 ... 20 mA			4
	0 ... 5 V			5
	1 ... 5 V			8
	0 ... 10 V			6
	2 ... 10 V			7

Downloads / Links

Datenblatt

Bedienungsanleitung (136,7 KiB)

Weitere Dokumente

Angebotsanfrage

Technische Daten

Eingang

Eingang	Pt 1000, 3-Leiter, 2-Leiter mit Brücke Klemme 1 und 3
Messbereich	Festbereiche innerhalb –100 °C ... +450 °C siehe Bestelldaten
Messfehler	< 0,1 K + 0,05 % der Spanne
Leitungswiderstand	25 Ohm / Leiter bei 3-Leiteranschluss
Sensorstrom	0,1 mA

Ausgang

Ausgangssignal	0 ... 20 mA, 4 ... 20 mA, 0 ... 5 V, 1 ... 5 V, 0 ... 10 V, 2 ... 10 V siehe Bestelldaten
Bürde	Stromausgang Spannungsausgang	≤ 500 Ohm ≥ 2 kOhm
Restwelligkeit	< 10 mVeff

Allgemeine Daten

Linearitätsfehler	< 0,1 % vom Endwert
Temperaturkoeffizient 1)	< 0,025 %/K
Zero/Span-Kompensation	± 3 %
Einstellzeit	< 2 ms
Prüfspannung	3 kV AC, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsenergie
Arbeitsspannung 2) (Basisisolierung)	600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1
Schutz gegen gefährliche Körperströme 2)	Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen.
Umgebungstemperatur	Betrieb Transport und Lagerung	–20 °C bis +60 °C (–4 °F bis +140 °F) –35 °C bis +85 °C (–31 °F bis +185 °F)
Spannungsversorgung	24 V AC/DC, ± 15 %	AC: 48 ... 62 Hz, ca. 2 VA DC: ca. 0,7 W
EMV 3)	EN 61326 -1
Bauform	11,2 mm (0.44") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715
Anschluss	Unverlierbare Plus-Minus-Klemmschrauben Anschlussquerschnitt max. 2,5 mm2 / AWG 14 Abisolierlänge 6 … 8 mm / 0,28 in Anzugsmoment 0,5 Nm / 4,5 lbf in
Gewicht	ca. 50 g

mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
während der Störeinwirkung sind geringe Abweichungen möglich.
