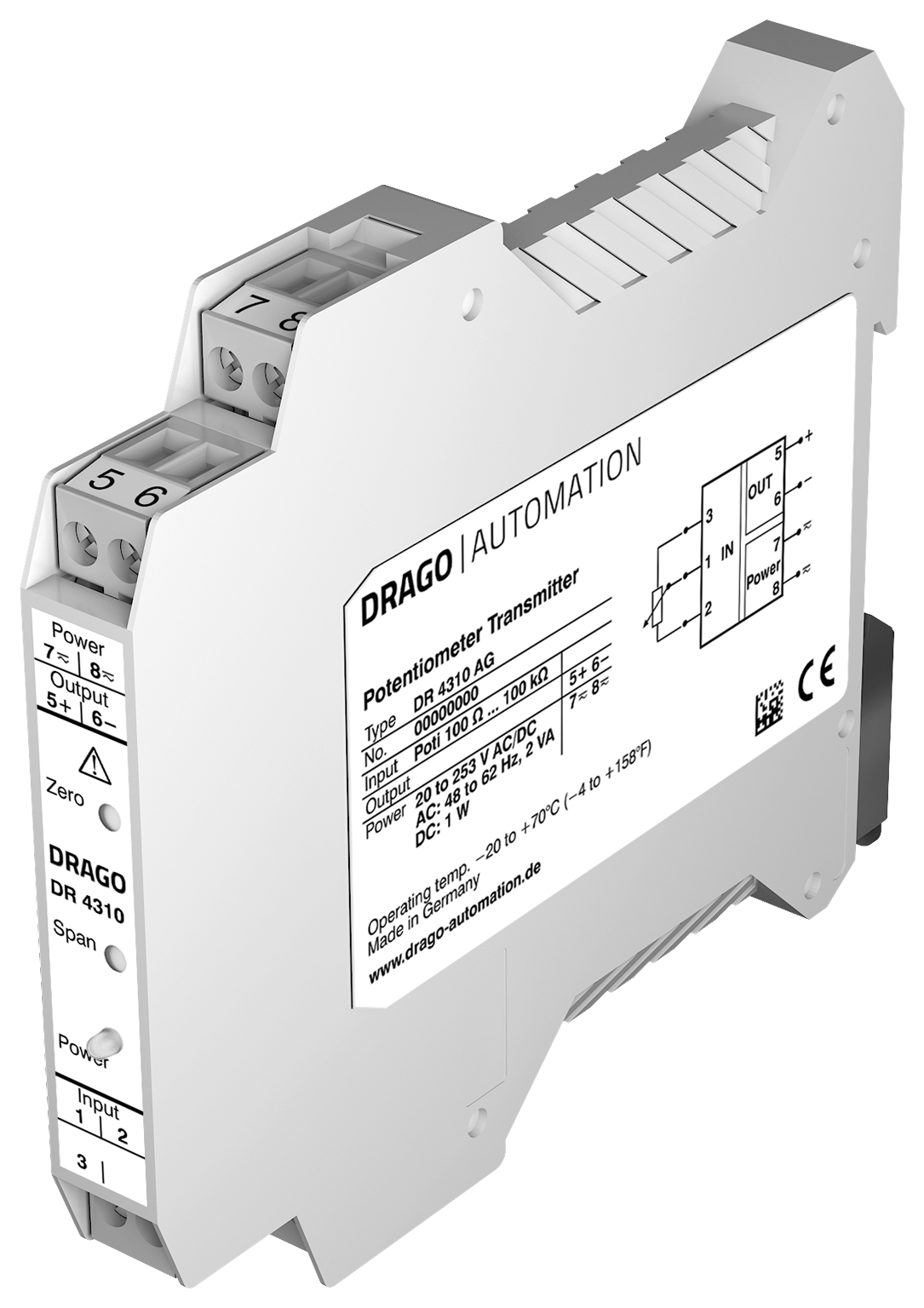

Potentiometer-Messumformer DR 4310
zur Trennung und Wandlung potentiometrischen Stellsignalen
Der Potentiometer-Messumformer DR 4310 dient zur galvanischen Trennung und Wandlung von potentiometrischen Stellsignalen.
- einfache Konfiguration
Wandlung von potentiometrischen Stellungssignalen ohne Bereichswahl - Universalnetzteil für 20...253 V AC/DC
weltweit einsetzbar an beliebigen Versorgungsnetzen - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem kompakte Bauform
12,5 mm schmales Anreihgehäuse mit praktischen Steckklemmen - sichere Trennung
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Durch die einfache Konfiguration, das neue Universal-netzteil und den kompakten Aufbau ist er flexibel einsetzbar.
Das ratiometrische Messverfahren erlaubt die Erfassung von Potentiometersignalen ohne Bereichseinstellung. Mit einem DIP-Schalter lassen sich unipolare und bipolare Ausgangssignale anwählen. Ein anschließendes Nach-justieren oder ein Messstreckenabgleich ist an den front-seitigen Zero/Span-Potentiometern möglich.
Das 12,5 mm schmale Anreihgehäuse spart Platz im Schaltschrank und erleichtert durch die praktischen Steckklemmen die Montage. Zur Einstellung ist eine einfache Gehäuseentriegelung vorgesehen, die alle Bedienelemente auch auf der Hutschiene zugänglich macht.
Mit dem neuen Universalnetzteil für 20 ... 253 V AC/DC ist der DR 4310 weltweit an allen Versorgungsnetzen einsetzbar. Dabei vermeidet der hohe Wirkungsgrad erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen Zuverlässigkeit und Langzeitstabilität nieder. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Potentiometer-Messumformer, konfigurierbar | DR 4310 AG |
Downloads / Links
Technische Daten
Eingang
| Eingangssignal | Potentiometrischer Geber, 100 Ohm ... 100 kOhm |
| Geberversorgung | 1,2 V (begrenzt auf max. 5 mA) |
| Geberanschluss | 3-Leiteranschluss |
| Eingangswiderstand Schleifer | > 10 MOhm |
Ausgang
| Spannung | Strom | |
| Ausgangssignal (umschaltbar) |
± 10 V, 0...10 V, 2...10 V ± 5 V, 0...5 V, 1...5 V |
± 20 mA, 0...20 mA, 4...20 mA ± 10 mA, 0...10 mA, 2...10 mA |
| Bürde | ≤ 10 mA (1 kOhm bei 10 V) | ≤ 12 V (600 Ohm bei 20 mA) |
| Linearer Übertragungsbereich | unipolar: –2 ... +110 %, bipolar: –110 ... +110 % | |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Linearitätsfehler | < 0,1 % vom Endwert | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| Zero/Span-Abgleich | Startwert: 0 ... 20 %; Endwert: 80 ... 100 % Minimale Bereichsspanne: 80 % |
|
| Grenzfrequenz -3 dB | 1 kHz, auf ca. 30 Hz umschaltbar | |
| Einstellzeit T99 | 0,8 ms, 20 ms | |
| Prüfspannung | 4 kV, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 bis +70 °C (-4 bis +158 °F) –35 bis +85 °C (-31 bis +185 °F) |
| Hilfsenergie | 20...253 V AC/DC, | AC 48...62 Hz, ca. 2 VA DC ca. 1,0 W |
| EMV 3) | EN 61326-1 | |
| Bauform | 12,5 mm (0.49") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich.
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 Poti Schleifer
- 2 − Poti
- 3 + Poti
- 4 -
- 5 + Ausgang
- 6 − Ausgang
- 7 Hilfsenergie AC/DC
- 8 Hilfsenergie AC/DC
Gehäuse mit steckbaren Schraubklemmen
Anschlussquerschnitt max. 2,5 mm², Mehrleiteranschluß max. 1 mm² (zwei Leiter gleichen Querschnitts)
Änderungen vorbehalten!
