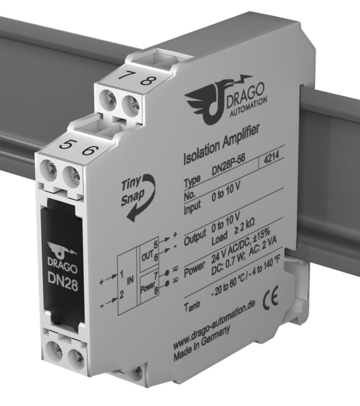

Normsignal-Trennverstärker DN 28
Trennung und Wandlung von Industriestandardsignalen mit Festbereichen
Der Normsignal-Trennverstärker Tiny Snap DN 28 dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4 ... 20 mA und 0 ... 10 V Standardsignalen.
- kostenoptimierte Lösung
preiswerte Trennung für Standardanwendungen - nur 60 mm Aufbautiefe, 11,2 mm schmal
ermöglicht den Einsatz in preiswerte Installationskästen - einfachste Handhabung
fertig abgeglichene Festbereiche - echte 3-Port-Trennung
sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen - sichere Trennung nach DIN EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - uneingeschränkter Einsatz durch 24 V AC/DC-Netzteil
universeller Betrieb, selbst an preiswerten Installationstransformatoren - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Für Anwendungen, in denen nur eine Signalkombination benötigt wird, bietet der Trennverstärker DN 28 eine kostengünstige Alternative.
Ein Durchschaltkamm für die Spannungsversorgung sorgt für eine schnelle und einfache Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.
Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang. Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der DN 28 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.
Typenprogramm
| Eingang | Ausgang | Bestell-Nr. |
|---|---|---|
| 0 ... 20 mA | 0 ... 20 mA | DN 28 P – 12 |
| 4 ... 20 mA | 0 ... 20 mA | DN 28 P – 32 |
| 0 ... 10 V | 0 ... 20 mA | DN 28 P – 52 |
| 0 ... 20 mA | 4 ... 20 mA | DN 28 P – 14 |
| 4 ... 20 mA | 4 ... 20 mA | DN 28 P – 12 |
| 0 ... 10 V | 4 ... 20 mA | DN 28 P – 54 |
| 0 ... 20 mA | 0 ... 10 V | DN 28 P – 16 |
| 4 ... 20 mA | 0 ... 10 V | DN 28 P – 36 |
| 0 ... 10 V | 0 ... 10 V | DN 28 P – 56 |
Downloads / Links
Weitere Dokumente
Technische Daten
Eingang
| Eingangssignal | 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V siehe Typenprogramm |
|
| Eingangswiderstand | Stromeingang Spannungseingang |
ca. 5 Ohm ca. 1 MOhm |
| Überlastbarkeit | Stromeingang Spannungseingang |
≤ 200 mA ≤ 250 V |
Ausgang
| Ausgangssignal | 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V siehe Typenprogramm |
|
| Bürde | Stromausgang Spannungsausgang |
≤ 500 Ohm ≥ 2 kOhm |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,2 % vom Endwert | |
| Temperaturkoeffizient 1) | < 0,02 %/K | |
| Grenzfrequenz -3 dB | 200 Hz | |
| Einstellzeit T99 | 3,5 ms | |
| Prüfspannung | 3 kV AC, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 °C bis +60 °C (–4 °F bis +140 °F) –35 °C bis +85 °C (–31 °F bis +185 °F) |
| Spannungsversorgung | 24 V AC/DC, ± 15 % | AC: 48 ... 62 Hz, ca. 2 VA DC: ca. 0,7 W |
| EMV 3) | EN 61326 -1 | |
| Bauform | 11,2 mm Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Anschluss | Unverlierbare Plus-Minus-Klemmschrauben Anschlussquerschnitt max. 2,5 mm2 / AWG 14 Abisolierlänge 6 … 8 mm / 0,28 in Anzugsmoment 0,5 Nm / 4,5 lbf in |
|
| Gewicht | ca. 50 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich.

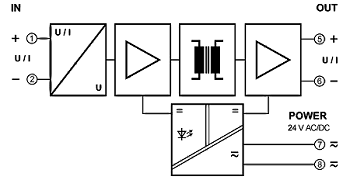

Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Eingang
- 2 − Eingang
- 3 -
- 4 -
- 5 + Ausgang
- 6 − Ausgang
- 7 Spannungsversorgung 24 V AC/DC
- 8 Spannungsversorgung 24 V AC/DC
Änderungen vorbehalten!
