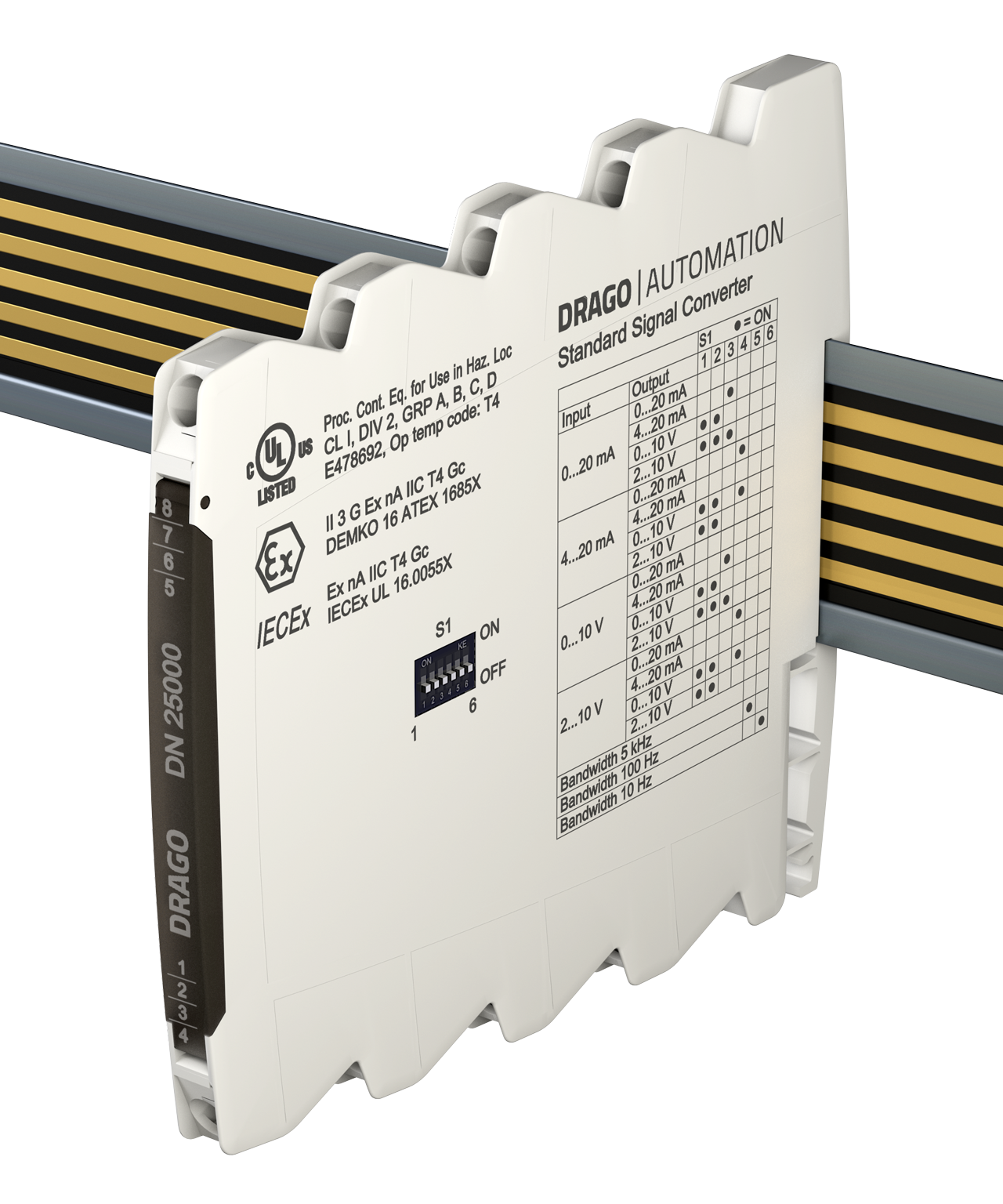

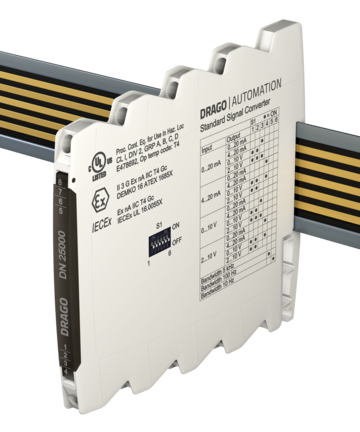

Normsignal-Trennverstärker DN 25000

Trennung und Wandlung von Normsignalen

Der Normsignal-Trennverstärker DN 25000 dient zur galvanischen Trennung und Wandlung von 0/4 ... 20 mA und 0/2 ... 10 V Normsignalen.

  • kalibrierte Signalumschaltung
    Ein- und Ausgangsbereich einfach über DIP-Schalter umschaltbar – hochpräzise ohne Nachjustierung
  • 3-Port-Trennung
    Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung
  • extrem schmale Bauform
    6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage
  • optional In-Rail-Bus Tragschienenbusverbinder
    erlaubt die schnelle und kostengünstige Installation
  • sichere Trennung nach EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
  • höchste Zuverlässigkeit
    Kosten für Wartungsaufwand entfallen
  • 5 Jahre Garantie
    Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben

Die Ein- und Ausgangs­bereiche können beim DN 25000 einfach per DIP-Schalter umge­schaltet werden. Ein anschließendes Nach­justieren ist Dank der kali­brierten Mess­bereichs­um­schaltung nicht not­wendig. Auch die Grenz­frequenz lässt sich per DIP-Schalter auf die Mess­aufgabe anpassen.

Die Spannungs­versorgung kann über die Anschluss­klemmen oder über den optio­nalen In-Rail-Bus erfolgen. Zur Über­wachung der Ver­sorgung ist an der Geräte­front eine grüne LED vor­ge­sehen.

Typenprogramm

Typenprogramm DN 25000
Bestell-Nr. Schraub-
klemmen
Push-In
Klemmen
Normsignal-Trennverstärker, kalibrierte Signalumschaltung DN 25000 S DN 25004 S
Normsignal-Trennverstärker, kalibrierte Signalumschaltung,
In-Rail-Bus zur Spannungsversorgung
DN 25000 B DN 25004 B

Technische Daten

Eingang

Eingangssignal
(kalibriert umschaltbar)
0...20 mA, 4...20 mA
0...10 V, 2...10 V
Eingangswiderstand Stromeingang
Spannungseingang
≤ 25 Ohm
≥ 100 kOhm
Überlastbarkeit Stromeingang
Spannungseingang
≤ 50 mA
≤ 30 V

Ausgang

Ausgangssignal
(kalibriert umschaltbar)
0...20 mA, 4...20 mA
0...10 V, 2...10 V
Bürde Stromausgang
Spannungsausgang
≤ 12 V (600 Ohm bei 20 mA)
≤ 5 mA (2 kOhm bei 10 V)
Linearer Übertragungsbereich –1 ... +110 %
Restwelligkeit < 10 mVeff

Allgemeine Daten

Übertragungsfehler < 0,1 % vom Endwert
Temperaturkoeffizient 1) < 100 ppm/K
Grenzfrequenz -3 dB 5 kHz, 100 Hz, 10 Hz umschaltbar
Einstellzeit T99 150 µs, 7 ms, 70 ms
Prüfspannung 3 kV AC, 50 Hz, 1 Min.
Eingang gegen Ausgang gegen Versorgung
Arbeitsspannungen 2)
(Basisisolierung)
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2
nach DIN EN 61010 Teil 1
Schutz gegen gefährliche
Körperströme
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß
DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II
und Verschmutzungsgrad 2 zwischen allen Kreisen.
Umgebungstemperatur Betrieb
Transport und Lagerung
–25 °C bis +70 °C   (-13 bis +158 °F)
–40 °C bis +85 °C   (-40 bis +185 °F)
Spannungsversorgung 24 V DC      9,6 V ... 31,2 V, ca. 0,7 W
EMV 3) EN 61326-1
Zulassungen UL (USA/Kanada): UL 61010, Class I, Div. 2
ATEX / IECEx: Zone 2 (nA)
Bauform 6,2 mm (0.244") Anreihgehäuse, Schutzart: IP 20,
Montage auf 35 mm Hutschiene nach EN 60715
Anschluss
(Unver­lier­bare Plus-Minus-
Klemm­schrauben)
Anschlussquerschnitt max. 2,5 mm² / AWG 14
Abisolierlänge 6 … 8 mm / 0,28 in
Anzugsmoment 0,8 Nm / 7 lbf in
Gewicht ca. 70 g
  1. mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
  2. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
  3. während der Störeinwirkung sind geringe Abweichungen möglich.

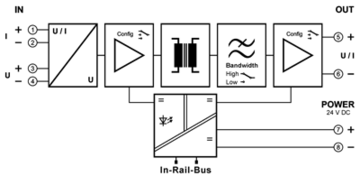

Prinzipschaltbild

Maßzeichnung

Klemmenbelegung

  • 1 + Eingang Strom
  • 2 − Eingang Strom
  • 3 + Eingang Spannung
  • 4 − Eingang Spannung
  • 5 + Ausgang
  • 6 − Ausgang
  • 7 + Spannungsversorgung
    (gebrückt zum In-Rail-Bus)
  • 8 − Spannungsversorgung
    (gebrückt zum In-Rail-Bus)

Optionaler Versorgungsanschluss über In-Rail-Bus (siehe Zubehör)
