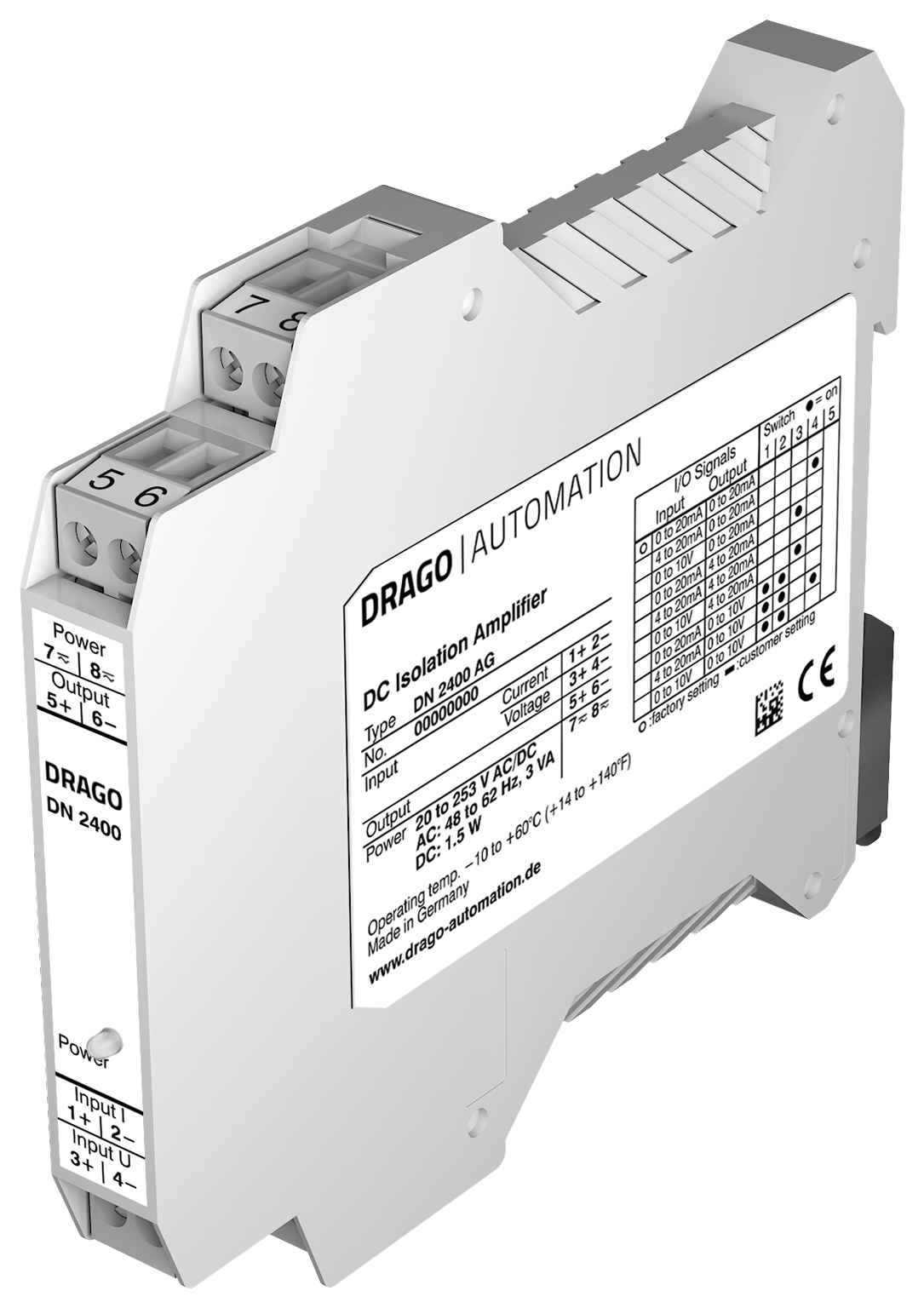

Normsignal-Trennverstärker DN 2400
Trennung und Wandlung von Prozesssignalen in Standardanwendungen
Der Normsignal-Trennverstärker DN 2400 dient zur galvanischen Trennung und Wandlung von 0...20 mA, 4...20 mA und 0...10 V Industriestandardsignalen.
- kostenoptimierte Lösung
preiswerte Lösung für Industriestandardanwendungen - kalibrierte Signalumschaltung
Ein- und Ausgangssignal einfach über DIP-Schalter umschaltbar – ohne Nachjustierung - Universalnetzteil für 20 ... 253 V AC/DC
weltweit einsetzbar an beliebigen Versorgungsnetzen - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem kompakte Bauform
12,5 mm schmales Anreihgehäuse mit praktischen Steckklemmen - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Die hohe Zuverlässigkeit und die kostenoptimierte Konstruktion sind wesentliche Merkmale, die zu einem wirtschaftlichen Anlagenbetrieb beitragen.
Dabei muss auf ein Höchstmaß an Funktionalität nicht verzichtet werden. Einzigartig in seiner Preisklasse ermöglicht der DN 2400 durch die kalibrierte Messbereichsumschaltung und das neue Universalnetzteil einen flexiblen Einsatz.
Die Ein- und Ausgangsbereiche können einfach per DIP-Schalter umgeschaltet werden – ohne Nachjustieren. Das 12,5 mm schmale Anreihgehäuse spart Platz im Schaltschrank und erleichtert durch die praktischen Steckklemmen die Montage.
Durch das neue Universalnetzteil für 20...253 V AC/DC ist der DN 2400 praktisch weltweit an allen Versorgungsnetzen einsetzbar.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Normsignal-Trennverstärker, kalibrierte Signalumschaltung | DN 2400 AG |
Downloads / Links
Technische Daten
Eingang
| Eingangssignal | 0...20 mA, 4...20 mA, 0...10 V, kalibriert umschaltbar | |
| Eingangswiderstand | Stromeingang Spannungseingang |
ca. 22 Ohm ca. 1 MOhm |
| Überlastbarkeit | Stromeingang Spannungseingang |
≤ 200 mA Spannungsbegrenzung mit 30 V Z-Diode, maximaler Dauerstrom 30 mA |
Ausgang
| Ausgangssignal | 0...20 mA, 4...20 mA, 0...10 V, kalibriert umschaltbar | |
| Bürde | Stromausgang Spannungsausgang |
≤ 10 V (500 Ohm bei 20 mA) ≤ 10 mA (1 kOhm bei 10 V) |
| Restwelligkeit | < 20 mVeff | |
Allgemeine Daten
| Verstärkungsfehler | < 0,3 % vom Endwert | |
| Temperaturkoeffizient 1) | < 150 ppm/K | |
| Grenzfrequenz (-3 dB) | 1 kHz | |
| Einstellzeit T99 | 0,7 ms | |
| Prüfspannung | 2,5 kV, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannungen 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–10 °C bis +60 °C –20 °C bis +80 °C |
| Hilfsenergie | 20 ... 253 V AC/DC, | AC 48 ... 62 Hz, ca. 3 VA DC ca. 1,5 W |
| EMV 3) | EMVG, EN 61326 -1 | |
| Bauform | 12,5 mm (0.49") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich.
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Eingang Strom
- 2 − Eingang Strom
- 3 + Eingang Spannung
- 4 − Eingang Spannung
- 5 + Ausgang
- 6 − Ausgang
- 7 Hilfsenergie AC/DC
- 8 Hilfsenergie AC/DC
Gehäuse mit steckbaren Schraubklemmen
Anschlussquerschnitt max. 2,5 mm², Mehrleiteranschluß max. 1 mm² (zwei Leiter gleichen Querschnitts)
Änderungen vorbehalten!
