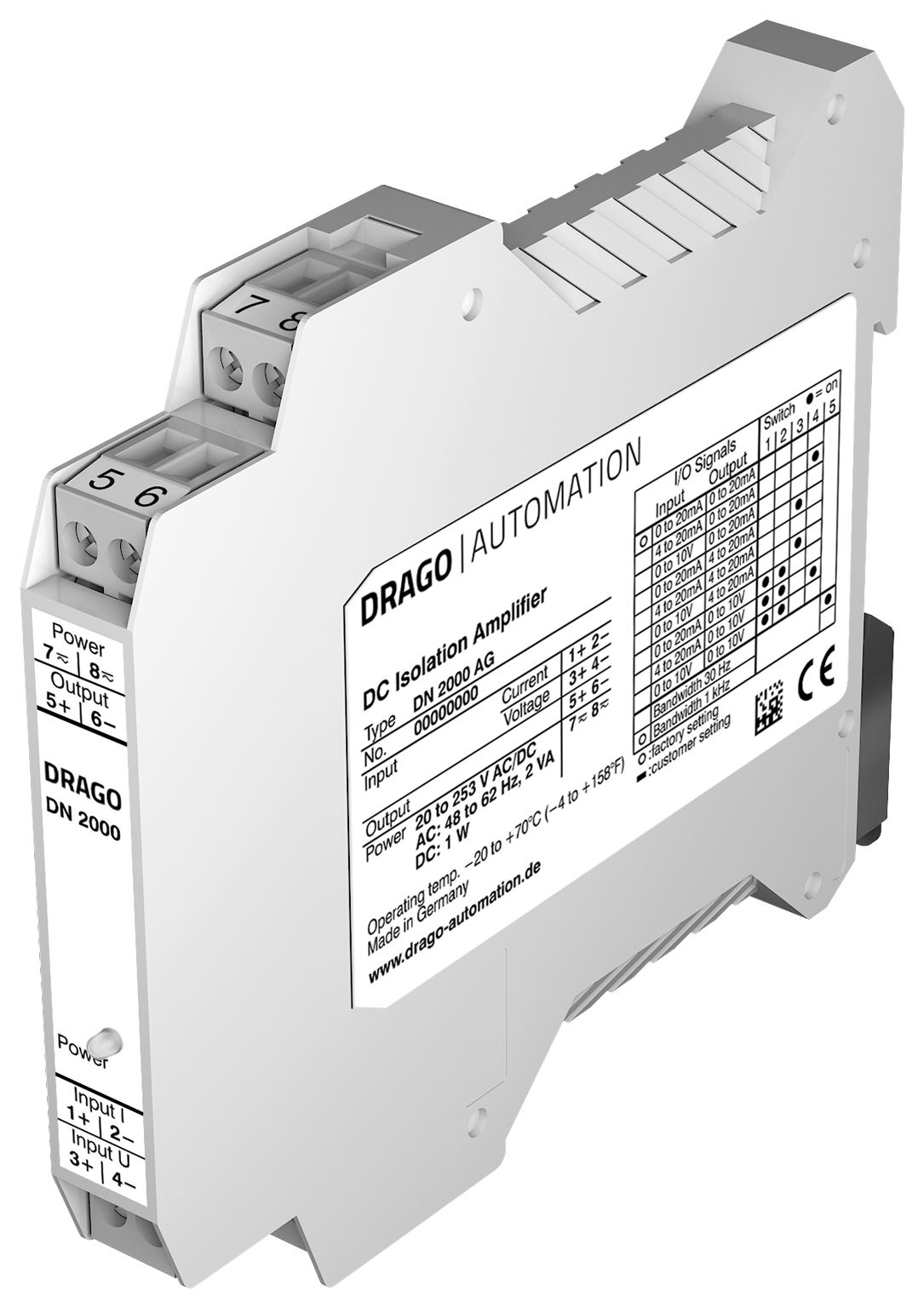

Normsignal-Trennverstärker DN 2000
Trennung und Wandlung von Normsignalen
Der Normsignal-Trennverstärker DN 2000 dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4 ... 20 mA und 0 ... 10 V Normsignalen.
- kalibrierte Signalumschaltung
Ein- und Ausgangssignal einfach über DIP-Schalter umschaltbar – ohne Nachjustierung - Universalnetzteil für 20 ... 253 V AC/DC
weltweit einsetzbar an beliebigen Versorgungsnetzen - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem kompakte Bauform
12,5 mm schmales Anreihgehäuse mit praktischen Steckklemmen - höchste Genauigkeit
keine Verfälschung des Messsignals - sichere Trennung
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Durch die kalibrierte Messbereichsumschaltung, das neue Universalnetzteil und den kompakten Aufbau ist er flexibel einsetzbar. Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale, die zu einem störungsfreien Anlagenbetrieb beitragen.
Die Ein- und Ausgangsbereiche können beim DN 2000 einfach per DIP-Schalter umgeschaltet werden. Ein anschließendes Nachjustieren ist dank der kalibrierten Messbereichsumschaltung nicht notwendig. Auch die Grenzfrequenz lässt sich per DIP-Schalter auf die Messaufgabe anpassen. Alternativ dazu stehen alle Signalkombinationen auch als Festbereichsgerät zur Verfügung.
Das 12,5 mm schmale Anreihgehäuse spart Platz im Schaltschrank und erleichtert durch die praktischen Steckklemmen die Montage. Zur Einstellung ist eine einfache Gehäuseentriegelung vorgesehen, die alle Bedienelemente auch auf der Hutschiene zugänglich macht.
Durch das neue Universalnetzteil für 20 ... 253 V AC/DC ist der DN 2000 weltweit an allen Versorgungsnetzen einsetzbar. Dabei vermeidet der hohe Wirkungsgrad erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen Zuverlässigkeit und Langzeitstabilität nieder. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Normsignal-Trennverstärker, kalibrierte Signalumschaltung | DN 2000 AG |
Typenprogramm
| Gerät | Eingang | Ausgang | Bestell-Nr. |
|---|---|---|---|
| Normsignal-Trennverstärker | 0 ... 20 mA | 0 ... 20 mA | DN 2012 AG |
| 4 ... 20 mA | 0 ... 20 mA | DN 2032 AG | |
| 0 ... 10 V | 0 ... 20 mA | DN 2052 AG | |
| 0 ... 20 mA | 4 ... 20 mA | DN 2014 AG | |
| 4 ... 20 mA | 4 ... 20 mA | DN 2012 AG | |
| 0 ... 10 V | 4 ... 20 mA | DN 2054 AG | |
| 0 ... 20 mA | 0 ... 10 V | DN 2016 AG | |
| 4 ... 20 mA | 0 ... 10 V | DN 2036 AG | |
| 0 ... 10 V | 0 ... 10 V | DN 2056 AG |
Downloads / Links
Technische Daten
Eingang
| Eingangssignal (kalibriert umschaltbar) |
0...20 mA, 4...20 mA, 0...10 V | |
| Eingangswiderstand | Stromeingang Spannungseingang |
22 Ohm 1 MOhm |
| Eingangskapazität | ca. 1 nF | |
| Überlastbarkeit | Stromeingang Spannungseingang |
≤ 200 mA Spannungsbegrenzung mit 30 V Z-Diode, max. Dauerstrom 30 mA |
Ausgang
| Ausgangssignal (kalibriert umschaltbar) |
0...20 mA, 4...20 mA, 0...10 V | |
| Bürde | Stromausgang Spannungsausgang |
≤ 12 V (600 Ohm bei 20 mA) ≤ 10 mA (1 kOhm bei 10 V) |
| Linearer Übertragungsbereich | –2 ... +110 % | |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % vom Endwert | |
| Temperaturkoeffizient 1) | < 50 ppm/K | |
| Grenzfrequenz -3 dB | 1 kHz, DN 2000 auf < 30 Hz umschaltbar | |
| Einstellzeit T99 | 0,7 ms, 20 ms | |
| Prüfspannung | 4 kV, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannungen 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 °C bis +70 °C –35 °C bis +85 °C |
| Hilfsenergie | 20 ... 253 V AC/DC, | AC 48 ... 62 Hz, ca. 2 VA DC ca. 1,0 W |
| EMV 3) | EN 61326 -1 | |
| Bauform | 12,5 mm Anreihgehäuse, Schutzart: IP 20 | |
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich.
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Eingang Strom
- 2 − Eingang Strom
- 3 + Eingang Spannung
- 4 − Eingang Spannung
- 5 + Ausgang
- 6 − Ausgang
- 7 Hilfsenergie AC/DC
- 8 Hilfsenergie AC/DC
Gehäuse mit steckbaren Schraubklemmen
Anschlussquerschnitt max. 2,5 mm², Mehrleiteranschluß max. 1 mm² (zwei Leiter gleichen Querschnitts)
