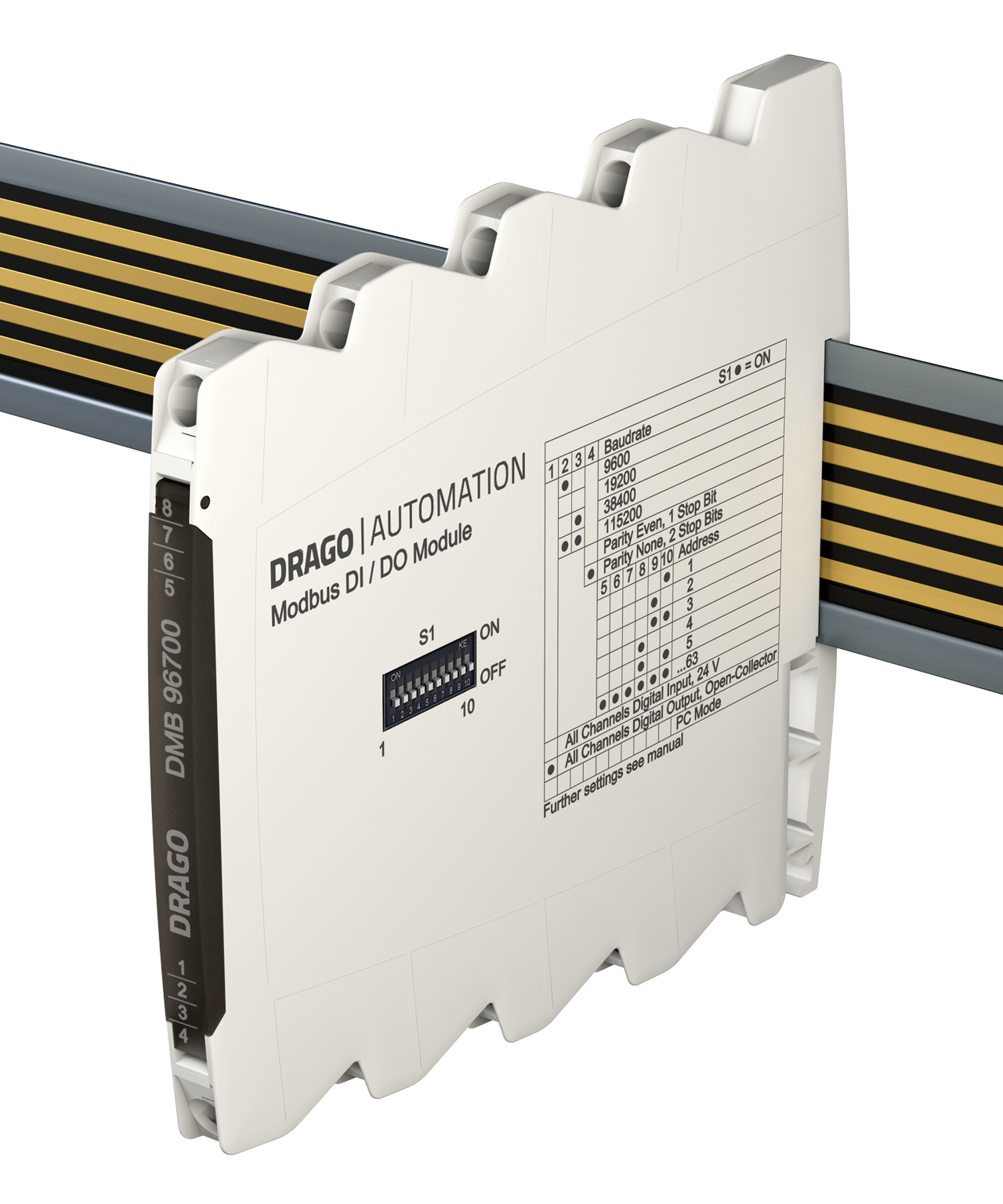

4-Kanal DI/DO Modul DMB 96700

4 unabhängig steuerbare digitale I/O-Kanäle, Modbus RTU

  • 4 Kanäle
    unabhängig steuerbare digitale I/Os
  • Jeder Kanal
    als Eingang oder Ausgang programmierbar
  • Programmierbares Schaltverhalten
    durch zuschaltbare Ein- und Abschaltverzögerung
  • Umfangreiche, programmierbare Betriebsfunktionen
    Frequenz- oder Zählereingang, Frequenz-, Puls- oder PWM-Ausgänge
  • Sichere 5-Port-Trennung
    bis 300 V AC/DC, Prüfspannung 3 kV
  • Statussignalisierung
    für jedes Relais
  • In-Rail-Bus Konnektor
    für Modbus und Versorgung
  • Frei skalierbar
    bis zu 247 Messeingänge in einem Modbus-Segment
  • Extrem schmale Bauform
    6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage
  • Made in Germany
    5 Jahre Garantie

Das Modbus 4-Kanal DI/DO Modul verfügt über vier voneinander unabhängig konfigurierbare Ein-/Ausgänge. Die Eingänge können entweder als Binär-, Frequenz- oder Zählereingang mit drei wählbaren Eingangspegeln verwendet werden. Die Open-Kollektorausgänge sind als Binär-, Frequenz-, Puls- oder PWM-Ausgänge verwendbar. Zur Beeinflussung des Schaltverhaltens können verschiedene Zeitfunktionen verwendet werden. Alle Parameter können über die Modbus RTU Schnittstelle eingestellt werden. Einige der Einstellungen sind über DIP-Schalter anwählbar.

Die 5-Wege-Trennung garantiert eine zuverlässige Entkopplung der Ein-/Ausgänge vom Auswerte- und Versorgungskreis. Spannungsversorgung und Modbus RTU müssen über den In-Rail-Bus-Anschluss angeschlossen werden (siehe Zubehör).

Typenprogramm

Typenprogramm DMB 96700

Bestell-Nr.
Schraub-
klemmen
Push-In
Klemmen
Modbus 4-Kanal DI/DO Modul,
In-Rail-Bus zur Spannungsversorgung und Modbus-Verbindung
DMB 96700 B DMB 96704 B

Technische Daten

Eingang

Eingangspegel 5 V, 12 V, 24 V
Eingangswiderstand 4 kOhm
Eingangsspannung < 32 V DC
Min. Pulsbreite 0,5 ms
Funktionen Binär
Frequenz: 0,1 Hz ... 1 kHz
Zähler: 16 / 32 Bit

Ausgang

Ausgangstyp Open Kollektor
Max. Spannung / Strom 32 V DC, 100 mA
Restspannung < 1,5 V DC
Min. Pulsbreite 0,3 ms
Funktionen Binär
Frequenz: 0,1 Hz ... 1 kHz
Puls: 1 ... 60000 /min
PWM: 500 Hz, 10 ... 90 %

Modbus

Protokoll Modbus RTU (RS485)
Einstellbare Adresse 1 ... 247
Antwortverzögerung 1 ... 1000 ms (einstellbar)
Baudrate 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Konfiguration Parity: Even, Odd, None 2 Stoppbit, None 1 Stoppbit
Busteilnehmer Bis zu 247 DRAGO Modbus-Geräte ohne zusätzlichen Repeater (1/8 Load)
Signalisierung Gelbe LED an der Gerätefront

Allgemeine Daten

Signalisierung Gelbe LED für jeden Kanal an der Gerätefront
Prüfspannung 3 kV AC, 50 Hz, 1 Min. Alle Kanäle gegeneinander und gegen
Bus-Schnittstelle/Versorgung
Schutz gegen gefährliche
Körperströme 1)
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß
DIN EN 61010-1 bis zu 300 V AC/DC bei Überspannungskategorie II
und Verschmutzungsgrad 2 zwischen allen Kreisen
Umgebungstemperatur Betrieb: -25 °C bis +70 °C
Transport und Lagerung: -40 °C bis +85 °C
Spannungsversorgung 24 V DC, Spannungsbereich 16,8 V ... 31,2 V DC, ca. 0,5 W
EMV 2) EN 61326-1
Bauform 6,2 mm (0.244’’) Anreihgehäuse, Schutzart: IP 20
Montage auf 35 mm Hutschiene nach EN 60715
Anschluss
(unverlier­bare Plus-Minus-
Klemm­schrauben)
eindrähtig: 0,5 mm² - 4 mm² / AWG 20-12
feindrähtig: 0,5 mm² - 2,5 mm² / AWG 20-14
Abisolierlänge: 6-8 mm / 0.28 in
Anzugsmoment 0,8 Nm / 7 lbf in
Gewicht ca. 70 g
  1. Die angeführten Normen und Bestimmungen werden bei der Ent­wicklung und Her­stellung unserer Pro­dukte berück­sichtigt, soweit sie an­wend­bar sind. Die Er­rich­tungs­be­stimmun­gen sind beim Ein­bau unserer Pro­dukte in Geräte und Anlagen zusätz­lich zu beachten. Bei An­wen­dun­gen mit hohen Arbeits­spannungen ist auf genügend Abstand bzw. Isolation zu Neben­geräten und auf Be­rüh­rungs­schutz zu achten.
  2. während der Störeinwirkung sind geringe Abweichungen möglich

Prinzipschaltbild

Maßzeichnung

Klemmenbelegung

  • 1 + Kanal 1
  • 2 − Kanal 1
  • 3 + Kanal 2
  • 4 − Kanal 2
  • 5 + Kanal 3
  • 6 − Kanal 3
  • 7 + Kanal 4
  • 8 − Kanal 4
  • A Modbus A
  • B Modbus B
  • C − Versorgung
  • D + Versorgung
