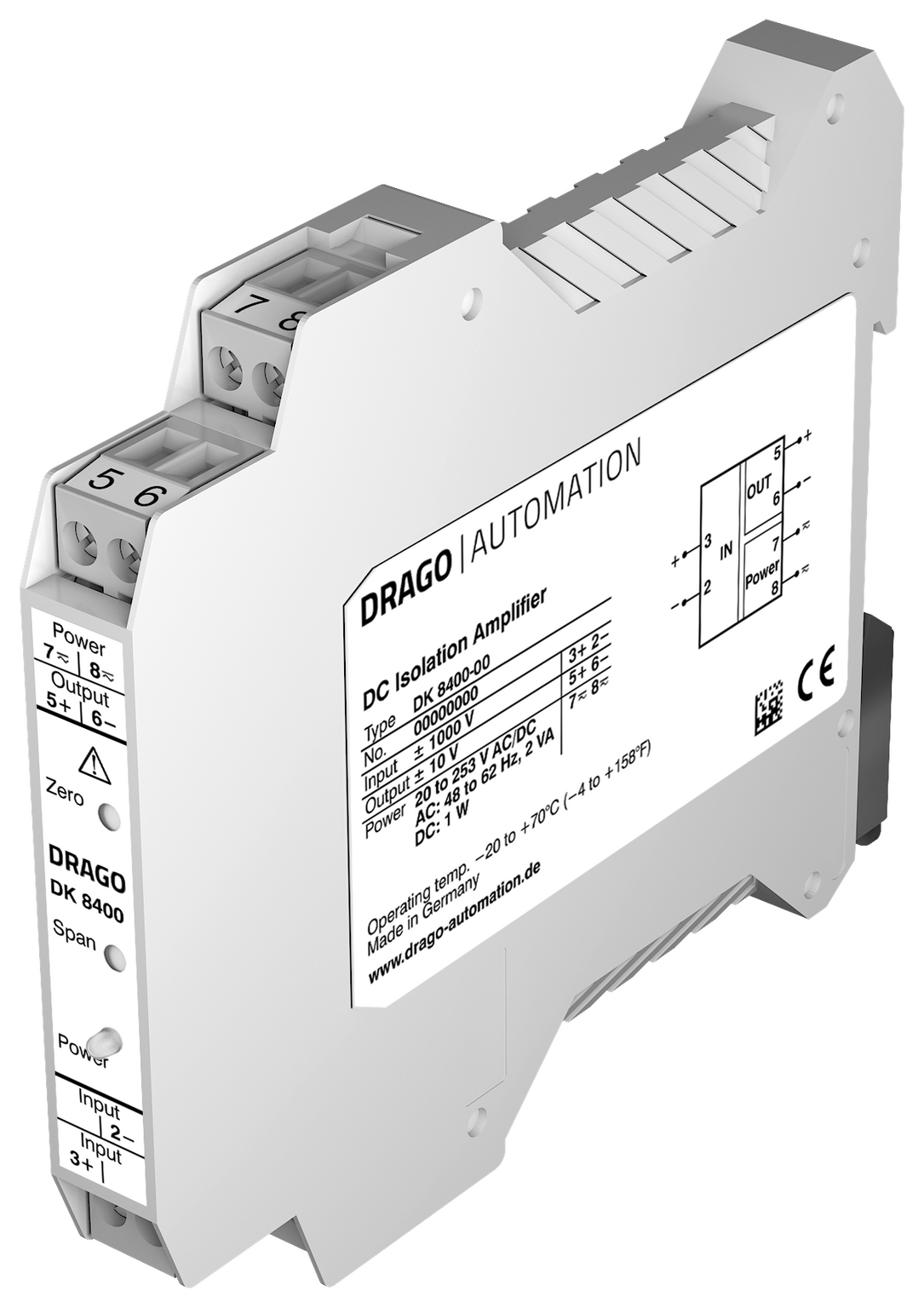

HV-Trennverstärker / Messumformer DK 8400
Wandung und Trennung von Spannungen bis ±1000 V
Der HV-Trennverstärker/Messumformer DK 8400 dient zur Wandlung und galvanischen Trennung von bipolaren und unipolaren Spannungen bis ± 1000 V DC.
- hervorragende Übertragungseigenschaften
präzise Wandlung von unipolaren und bipolaren Ein- und Ausgangssignalen - einfache Inbetriebnahme
sofort einsetzbar – fertig abgeglichene Festbereiche - hohe Grenzfrequenz, hohe Genauigkeit
perfekte Signalabbildung, keine Verfälschung des Messsignals, optional mit Filterfunktion - Universalnetzteil für 20 ... 253 V AC/DC
weltweit einsetzbar an beliebigen Versorgungsnetzen - echte 3-Port-Trennung
sicherer Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem kompakte Bauform
12,5 mm schmales Anreihgehäuse mit praktischen Steckklemmen - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Mit einem Bestellschlüssel lassen sich die gewünschten Ein- und Ausgangsmessbereiche angeben, auf die das Gerät werksseitig abgeglichen ausgeliefert wird. Bei Bedarf ist ein Messstreckenabgleich mit den Zero/Span-Potentiometern an der Gerätefront möglich.
Das 12,5 mm schmale Anreihgehäuse spart Platz im Schaltschrank und erleichtert durch die praktischen Steckklemmen die Montage.
Mit dem neuen Universalnetzteil für 20 ... 253 V AC/DC ist der DK 8400 weltweit an allen Versorgungsnetzen einsetzbar. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Die analoge Signalverarbeitung gewährleistet präzise Messwerte mit kurzen Ansprechzeiten und eine hervorragende Signalwiedergabe am Ausgang, optional mit Filterfunktion.
Der hohe Wirkungsgrad der innovativen Schaltungstechnik vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen Zuverlässigkeit und Langzeitstabilität nieder.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Sondersignal-Trennverstärker, kundenspezifisches Ein- und Ausgangssignal | DK 8400 – XXX |
| Die Index-Nummer -XXX wird bei der Auftragsbestätigung mitgeteilt |
Typenprogramm
| Gerät | Bestell-Nr. | ||||
| HV-Trennverstärker | DK 8400 - | X | X | ||
| Eingang | ± 1000 V | 0 | |||
| 0 … 1000 V | 1 | ||||
| ± 900 V | 2 | ||||
| 0 … 900 V | 3 | ||||
| ± 800 V | 4 | ||||
| 0 … 800 V | 5 | ||||
| ± 750 V | 6 | ||||
| 0 … 750 V | 7 | ||||
| ± 700 V | 8 | ||||
| 0 … 700 V | 9 | ||||
| ± 650 V | A | ||||
| 0 … 650 V | B | ||||
| ± 600 V | C | ||||
| 0 … 600 V | D | ||||
| ± 550 V | E | ||||
| 0 … 550 V | F | ||||
| ± 500 V | G | ||||
| 0 … 500 V | H | ||||
| ± 450 V | J | ||||
| 0 … 450 V | K | ||||
| ± 400 V | L | ||||
| 0 … 400 V | M | ||||
| ± 350 V | N | ||||
| 0 … 350 V | P | ||||
| ± 300 V | Q | ||||
| 0 … 300 V | R | ||||
| ± 250 V | S | ||||
| 0 … 250 V | T | ||||
| 200 V | U | ||||
| 0 … 200 V | V | ||||
| ± 150 V | W | ||||
| 0 … 150 V | X | ||||
| ± 100 V | Y | ||||
| 0 … 100 V | Z | ||||
| Ausgang | ± 10 V | 0 | |||
| 0 … 10 V | 1 | ||||
| 2 … 10 V | 2 | ||||
| ± 5 V | 3 | ||||
| 0 … 5V | 4 | ||||
| ± 20 mA | 5 | ||||
| 0 … 20 mA | 6 | ||||
| 4 … 20 mA | 7 | ||||
| ± 10 mA | 8 | ||||
| 0 … 10 mA | 9 | ||||
| HV-Trennverstärker | Kundenspezifisch | DK 8400 - SXXX |
Technische Daten
Eingang
| Eingangssignal | max. ± 1000 V DC Festbereiche siehe Typenprogramm |
|
| Eingangswiderstand | ca. 5 MOhm | |
| Überlastbarkeit (dauernd) | max. ± 2000 V DC | |
Ausgang
| Spannung | Strom | |
| Ausgangssignal | ± 10 V, 0...10 V, 2...10 V ± 5 V, 0...5 V Festbereiche siehe Typenprogramm |
± 20 mA, 0...20 mA, 4...20 mA ± 10 mA, 0...10 mA |
| Bürde | ≤ 10 mA (1 kOhm bei 10 V) | ≤ 12 V ( 600 Ohm bei 20 mA) |
| Restwelligkeit | < 10 mVeff |
Allgemeine Daten
| Übertragungsfehler | < 0,2 % vom Endwert | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| linearer Übertragungsbereich | unipolar: - 2 ... + 110 % bipolar: - 110 ... + 110 % | |
| Zero/Span-Kompensation | ± 10 % | |
| Grenzfrequenz -3 dB | 10 kHz DK 8400-XXF : Filter 30 Hz | |
| Einstellzeit T99 | 80 μs 20 ms | |
| Galvanische Trennung | 3-Port-Trennung zwischen Eingang, Ausgang und Versorgung | |
| Prüfspannung | 5 kV AC, 50 Hz, 1 Min. Eingang gegen Ausgang 4 kV AC, 50 Hz, 1 Min. Ausgang gegen Versorgung |
|
| Arbeitsspannungen 2) (Basisisolierung) |
1000 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme2) | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010-1 bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 | |
| Umgebungstemperatur | Betrieb Transport und Lagerung |
- 20 °C bis + 70 °C ( - 4 bis + 158 °F) - 35 °C bis + 85 °C (- 31 bis + 185 °F) |
| Hilfsenergie | 20 ... 253 V AC/DC | AC 48 ... 62 Hz, ca. 2 VA DC ca. 1,0 W |
| EMV 3) | EN 61326 -1 | |
| Bauform | 12,5 mm (0.49") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 2 − Eingang
- 3 + Eingang
- 5 + Ausgang
- 6 − Ausgang
- 7 Hilfsenergie AC/DC
- 8 Hilfsenergie AC/DC
Gehäuse mit steckbaren Schraubklemmen
Anschlussquerschnitt max. 2,5 mm², Mehrleiteranschluß max. 1 mm² (zwei Leiter gleichen Querschnitts)
Änderungen vorbehalten!
