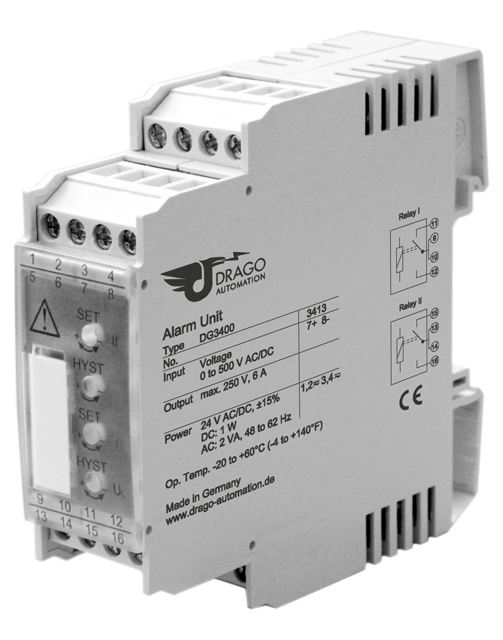

Spannungswächter DG 3400
Überwachung von Gleich- und Wechselspannungen
Der Spannungswächter DG 3400 wird zur Grenzwertüberwachung von Gleich und Wechselspannungen eingesetzt.
- umfassende Parametriermöglichkeiten
Grenzwertmeldung Min/Max umschaltbar, Schaltpunkt und Hysterese einstellbar - Relaiskontakt mit hoher Schaltleistung
oder verschleißfreier Optokoppler-Schaltausgang - echte 4-Port-Trennung
sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen - Schaltzustandsanzeige über LED
einfache Parametrierung und Justierung durch frontseitige Schaltzustandanzeige - sichere Trennung gemäß EN 50178
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit und Langzeitstabilität
Kosten für Wartungsaufwand entfallen - uneingeschränkter Einsatz durch 24 V AC/DC-Netzteil
universell einstezbar für alle Mess- und Industrieaufgaben - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Die hohe Zuverlässigkeit und die sichere Trennung sind wesentliche Merkmale, die den störungsfreien Anlagenbetrieb garantieren.
Zwei Schaltausgangskanäle lassen sich unabhängig voneinander konfigurieren. Der Schaltpunkt und die Schalthysterese sind mit je einem 12-gang Potentiometer an der Gerätefront einstellbar. Der Schaltzustand wird mit einer gelben LED an der Gerätefront angezeigt.
Wirkungsrichtung und Arbeitsweise sind mit DIP-Schaltern umschaltbar. Beide Schaltausgänge können als MIN- oder MAX-Alarm parametriert werden. Die Relaiskontakte schalten Lasten hoher Leistung, wahlweise als Arbeits- oder Ruhekontakt.
Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der DG 3400 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Spannungswächter mit Relaiskontakten | DG 3400 |
| Spannungswächter mit Transistorkontakten | DG 3480 |
Datenblatt-Archiv:
Die Produkte sind nicht mehr lieferbar!
Downloads / Links
Nachfolgeprodukt
Technische Daten
Eingang
| Eingangssignal | Messbereiche: 24 V, 48 V, 100 V, 120 V, 250 V, 500 V umschaltbar Unipolar, bipolar oder sinusförmiges Wechselsignal, f = 10 ... 500 Hz |
| Eingangswiderstand | 1 MOhm |
| Überlastbarkeit | Max. 600 V, dauernd |
| Schaltpunkteinstellung | 0 ... 100 % mit 12-gang Potentiometer für jeden Schaltpunkt unabhängig einstellbar |
| Schalthystereseeinstellung | 0 ... 60 % v. E. mit 12-gang Potentiometer einstellbar |
Andere Messbereiche auf Anfrage.
Ausgang
| DG 3400 (Relais): | |
| Schaltkontakt | 2 unabhängige Relaisschaltkontakte, Arbeits-/Ruhekontakt umschaltbar |
| Schaltleistung AC max. | 250 V / 6 A, 1500 VA |
| Schaltleistung DC max. | 250 V / 0,2 A 115 V / 0,3 A 30 V / 6 A Empfohlene Minimallast 300 mW / 5 V / 5 mA |
| DG 3480 (Optokoppler): | |
| Schaltkontakt | 2 unabhängige Optokoppler-Transistorkontakte, Arbeits-/Ruhekontakt umschaltbar |
| Schaltleistung | 30 V DC, max. 50 mA |
| Schaltzustandsanzeige | eine gelbe LED pro Kontakt |
| Ansprechzeit | DC-Eingang: ca. 20 ms AC-Eingang: ca. 500 ms |
Allgemeine Daten
| Wiederholgenauigkeit | < 0,2 % vom Endwert | |
| Temperaturkoeffizient 1) | < 150 ppm/K | |
| Prüfspannung | 4 kV, 50 Hz, 1 Min., Eingang gegen Hilfsenergie gegen beide Schaltausgänge 2,5 kV, 50 Hz, 1 Min., Schaltausgang I gegen Schaltausgang II |
|
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie III und Verschmutzungsgrad 2 nach DIN EN 50178 zwischen Eingang, Hilfsenergie und Schaltausgangskreise. Weiterhin 300 V AC/DC zwischen den Schaltausgangskreisen. |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung durch verstärkte Isolierung gemäß DIN EN 50178 bis zu 300 V AC/DC bei Überspannungskategorie III und Verschmutzungsgrad 2 zwischen Eingang, Hilfsenergie und Schaltausgangskreise. |
|
| Hilfsenergie | 24 V AC/DC, ± 15 % | AC: 48 ... 62 Hz, ca. 2 VA DC: ca. 1 W |
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 °C bis +60 °C (-4 bis +140 °F) –35 °C bis +85 °C (-31 bis +185 °F) |
| EMV 3) | EN 61326 -1 | |
| Bauform | 22,5 mm (0.89") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 7 + Eingang
- 8 − Eingang
- 1, 2 Hilfsenergie 24 V AC/DC
- 3, 4 Hilfsenergie 24 V AC/DC
- 11 N/C
- 9, 10 Ausgang I
- 12 N/O
- 15 N/C
- 13, 14 Ausgang II
- 16 N/O
Änderungen vorbehalten!
