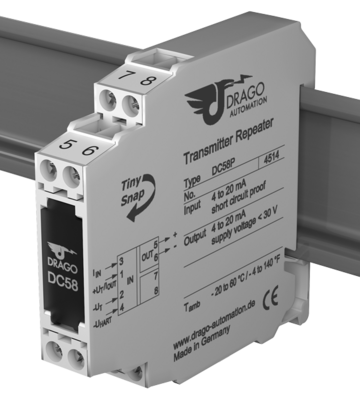

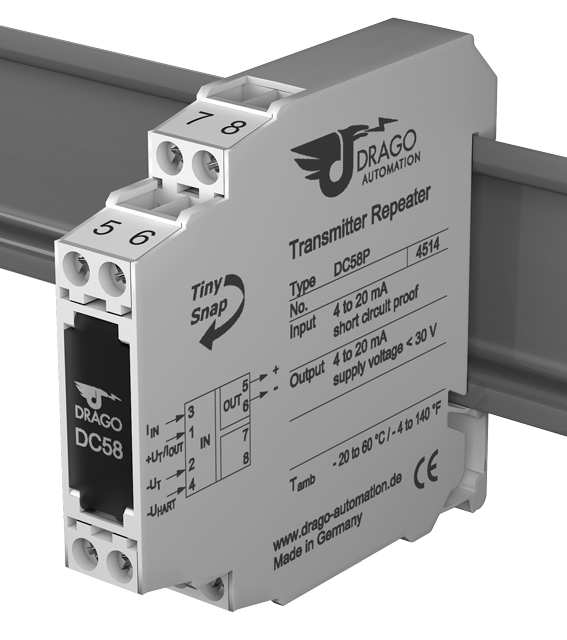

Passiver Speisetrenner DC 58

Speisung von 2-Leiter-Messumformern und galvanische Trennung von Normsignalen

Der passive Speisetrenner DC 58 wird zur Speisung von 2-Leiter-Messumformern und zur galvanischen Trennung von 4 … 20 mA Normsignalen eingesetzt.

  • kostenoptimierte Lösung
    preiswerte Lösung für Standardanwendungen
  • nur 60 mm Aufbautiefe, 11,2 mm schmal
    platzsparender Einsatz selbst in preiswerte Installationskästen
  • galvanische Trennung zwischen Ein- und Ausgang
    sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
    Kostem für Wartungsaufwand entfallen
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
  • keine zusätzliche Hilfsenergie
    Kostenersparnis durch geringen Installationsaufwand, Wegfall von Netzeinflüssen
  • 5 Jahre Garantie
    Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben

Der passive Speise­trenner DC 58 wird zur Speisung von 2-Leiter-Mess­umformern und zur galva­nischen Trennung von 4 … 20 mA Norm­signalen einge­setzt.

Die 24 V Versorgung vom Steuer­system wird mit geringem Spannungs­abfall zum 2-Leiter-Mess­umformer über­tragen. Der Mess­umformer-Schleifen­strom steht am Ausgang des DC 58 galva­nisch getrennt zur Ver­fügung. Alter­nativ können am Mess­eingang aktive 4 … 20 mA Signale von 4-Leiter-Mess­umformer ange­schlossen werden.

Zur Kommunikation mit HART-Trans­mittern kann der interne 250 Ohm Wider­stand an Klemme 4 ver­wendet werden. Das 11,2 mm schmale Anreih­gehäuse spart erheblich Platz auf der Hut­schiene. Zum Schutz des Wartungs­personals und der nach­folgenden Geräte vor unzu­lässig hoher Spannung bietet der DC 58 sichere Trennung nach EN 61140.

Der DC 58 benötigt keine zu­sätzliche Spannungs­versorgung, da die Hilfs­energie ohne Mess­verfälschungen aus dem Speise­kreis gewonnen wird. Das spart Kosten bei der Installation und erhöht die Zu­ver­lässig­keit.

Typenprogramm

Typenprogramm DC 58
Gerät Bestell-Nr.
Passiver Speisetrenner DC 58 P

Technische Daten

Eingang

Eingangssignal 4 ... 20 mA
Arbeitsstrombereich 2 ... 23 mA
Betrieb Speisetrenner
Speisespannungsabfall ca. 4,7 V
(ca. 9,7 V mit HART Widerstand, Klemme 4)
Kurzschlussstrom < 35 mA
Betrieb Trennverstärker
Eingangswiderstand 50 Ohm
Max. Eingangsstrom ≤ 50 mA

Ausgang

Ausgangssignal 4 ... 20 mA
Speisespannung 15 ... 30 V DC
Restwelligkeit < 10 mVeff

Allgemeine Daten

Übertragungsfehler < 0,1 % vom Endwert
Versorgungs­spannungs­einfluss < 0,01 % v. E. / V (Differenz von 24 V)
Temperaturkoeffizient 1) < 0,01 % / K
Grenzfrequenz -3 dB 500 Hz
Einstellzeit T99 2 ms
Prüfspannung 3 kV AC, 50 Hz, 1 Min. Eingang gegen Ausgang
Arbeitsspannung 2)
(Basisisolierung)
600 V AC/DC bei Überspannungskategorie II und
Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1
Schutz gegen gefährliche
Körperströme 2)
Sichere Trennung nach DIN EN 61140 durch verstärkte
Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC
bei Überspannungskategorie II und Verschmutzungsgrad 2.
Umgebungstemperatur Betrieb
Transport und Lagerung
–20 °C bis +60 °C    (–4 °F bis +140 °F)
–35 °C bis +85 °C    (–31 °F bis +185 °F)
EMV 3) EN 61326 -1
Bauform 11,2 mm Anreihgehäuse, Schutzart: IP 20
Montage auf 35 mm Hutschiene nach EN 60715
Anschluss
(Unver­lier­bare Plus-Minus-
Klemm­schrauben)
Anschlussquerschnitt max. 2,5 mm2 / AWG 14
Abisolierlänge 6 … 8 mm / 0,28 in
Anzugsmoment 0,5 Nm / 4,5 lbf in
Gewicht ca. 50 g
  1. mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
  2. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
  3. während der Störeinwirkung sind geringe Abweichungen möglich

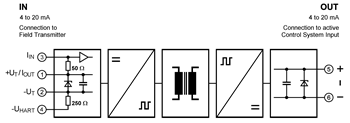

Prinzipschaltbild

Maßzeichnung

Klemmenbelegung

  • 1 + Stromeingang
  • 2 − Transmitter
  • 3 + Transmitter / Stromeingang
  • 4 − HART Transmitter (250 Ohm)
  • 5 + Ausgang Loop
  • 6 − Ausgang Loop
