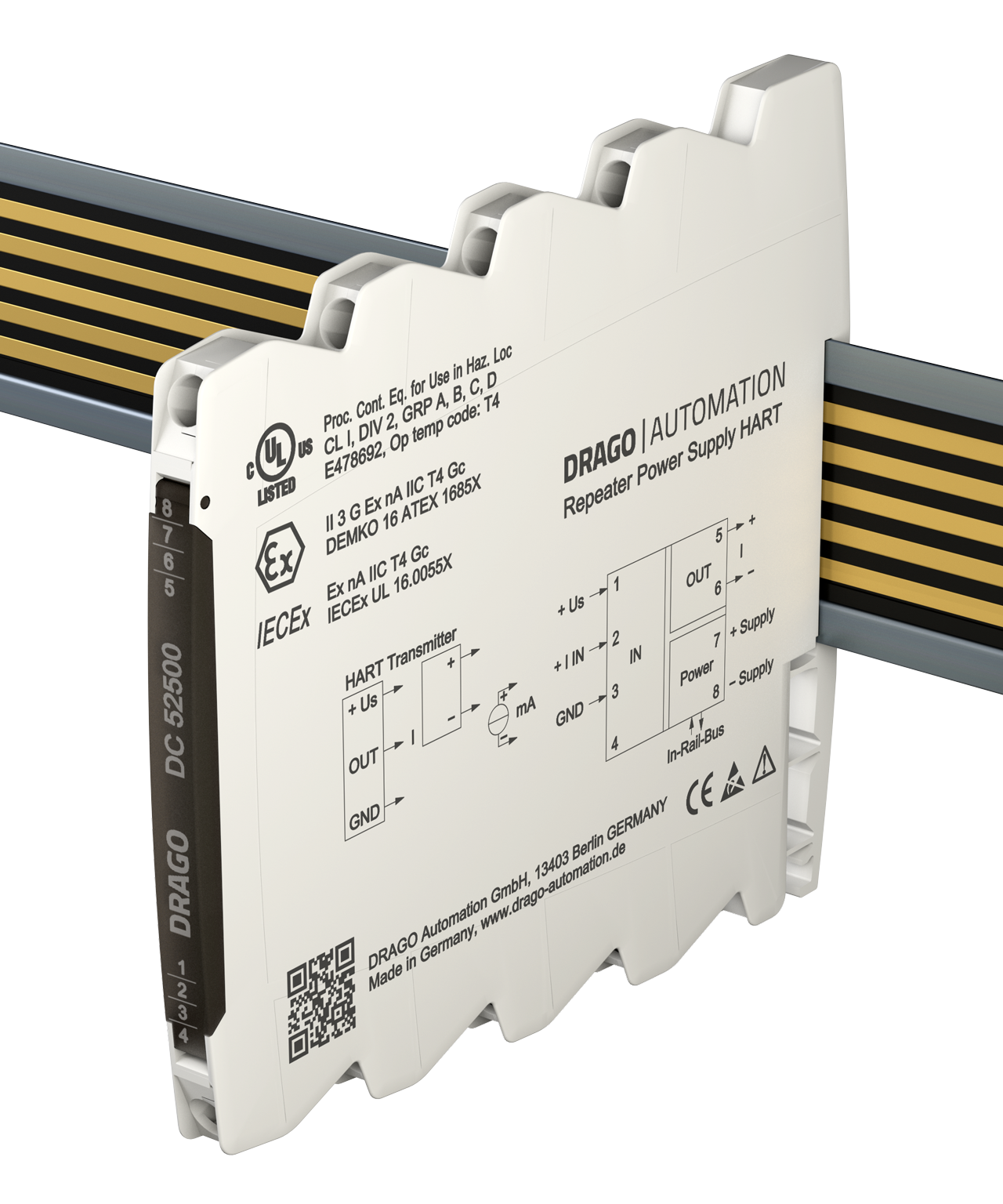

Speisetrenner HART DC 52500

Speisung und Trennung von Smart-Transmittern mit HART-Kommunikation

Der Speisetrenner DC 52500 dient zur Speisung und Trennung von 2- und 3- Leiter SMART-Transmittern und aktiven Sensorsignalen mit HART Kommunikation.

  • universeller Betrieb von SMART-Transmittern
    Speisung und Trennung von feldseitigen 2-, 3- und 4-Leiter Transmittern
  • bidirektionale HART-Übertragung
    HART-Datenübertragung im Speisetrenner- und Trennverstärkerbetrieb
  • 3-Port-Trennung
    Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung
  • extrem schmale Bauform
    6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Montage
  • optional In-Rail-Bus Tragschienenbusverbinder
    erlaubt die schnelle und kostengünstige Installation
  • sichere Trennung nach EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
  • 5 Jahre Garantie
    Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben

Der Speise­trenner DC 52500 dient zur Speisung und Trennung von 2- und 3-Leiter SMART-Trans­mittern und aktiven Sensor­signalen mit HART Kommuni­kation.

Er versorgt den Trans­mitter mit Hilfs­energie und über­trägt das Mess­signal mit hoher Genauig­keit gal­vanisch getrennt zum Ausgang. Zusätzlich können am Mess­eingang aktive 0/4 … 20 mA Signale von 4-Leiter Mess­umformer ange­schlossen und über­tragen werden.

Neben dem Analog­signal über­trägt der DC 52500 auch Daten­proto­kolle zur HART Kommu­ni­ka­tion. Er er­mög­licht eine bi­direk­tio­nale Kommuni­kation mit dem Feld­gerät von jedem Punkt der Ver­kabelung aus.

Die Spannungs­ver­sor­gung kann über die Anschluss­klemmen oder über den optionalen In-Rail-Bus erfolgen. Zur Über­wachung der Ver­sor­gung ist an der Geräte­front eine grüne LED vor­ge­sehen.

Typenprogramm

Typenprogramm DC 52500

Bestell-Nr.
Schraub­klemmen Push-In-
Klemmen
Speisetrenner, bidirektionale HART-Übertragung DC 52500 S DC 52504 S
Speisetrenner, bidirektionale HART-Übertragung, In-Rail-Bus zur Spannungsversorgung DC 52500 B DC 52504 B

Technische Daten

Eingang

Eingangssignal 0/4 ... 20 mA (4 ... 20 mA mit HART-Signal)
Eingangswiderstand ≤ 50 Ohm
Überlastbarkeit 50 mA / 30 V
Transmitterspeisespannung 16 V (Leerlaufspannung / Kurzschlussstrom  < 22 V / 35 mA)
Kommunikationssignal Bidirektionale HART Übertragung, interne AC-Impedanz ~ 250 Ohm

Ausgang

Ausgangssignal 0/4 ... 20 mA (4 ... 20 mA mit HART-Signal)
Bürde 0 ... 600 Ohm (bei 20 mA) (230 ... 600 Ohm mit HART-Signal)
Linearer Übertragungsbereich –1 ... +110 %
Restwelligkeit < 10 mVeff

Allgemeine Daten

Übertragungsfehler < 0,1 % vom Endwert
Temperaturkoeffizient 1) < 100 ppm/K
Grenzfrequenz (-3 dB) 100 Hz > 2,5 kHz HART-Signal
Einstellzeit (T99) 7 ms
Prüfspannung 3 kV AC, 50 Hz, 1 Min., Eingang gegen Ausgang gegen Versorgung
Arbeitsspannung 2)
(Basisisolierung)
600 V AC/DC bei Überspannungskategorie II und
Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1
Schutz gegen gefährliche
Körperströme 2)
Sichere Trennung nach DIN EN 61140 durch verstärkte
Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC
bei Überspannungskategorie II und Verschmutzungsgrad 2.
Umgebungstemperatur Betrieb
Transport und Lagerung
–25 °C bis +70 °C   (-13 bis +158 °F)
–40 °C bis +85 °C   (-40 bis +185 °F)
Spannungsversorgung 24 V DC, 16,8 V ... 31,2 V DC, ca. 1,2 W
EMV 3) EN 61326-1
Zulassungen UL (USA/Kanada): UL 61010, Class I, Div. 2
ATEX / IECEx: Zone 2 (nA)
Bauform 6,2 mm (0.244") Anreihgehäuse, Schutzart: IP 20, Montage auf 35 mm Hutschiene nach EN 60715
Anschluss (Unver­lier­bare Plus-Minus-
Klemm­schrauben)
Anschlussquerschnitt max. 2,5 mm² / AWG 14
Abisolierlänge 6 ... 8 mm / 0,28 in
Anzugsmoment 0,8 Nm / 7 lbf in
Gewicht ca. 70 g
  1. mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
  2. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
  3. während der Störeinwirkung sind geringe Abweichungen möglich

Prinzipschaltbild

Maßzeichnung

Klemmenbelegung

  • 1 + Transmitterspeisespannung UTx
  • 2 + Eingang Strom
  • 3 − Eingang GND
  • 4 n.c.
  • 5 + Ausgang
  • 6 − Ausgang
  • 7 + Spannungsversorgung
    (gebrückt zum In-Rail-Bus)
  • 8 − Spannungsversorgung
    (gebrückt zum In-Rail-Bus)

Optionaler Versorgungsanschluss über In-Rail-Bus (siehe Zubehör)

Änderungen vorbehalten!
