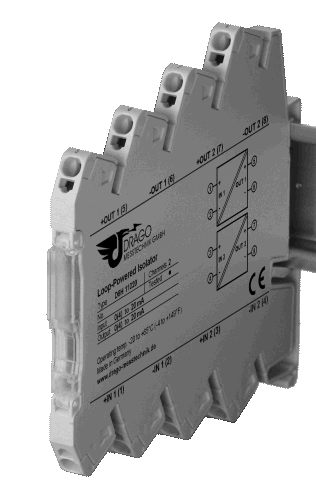

Trenner ohne Hilfsenergie D6H 11000
zur Trennung von 0(4) ... 20 mA Normsignalen
Mit dem Trenner ohne Hilfsenergie D6H 11000 erweitert DRAGO die Produktpalette von Bausteinen der Interfacetechnik höchster Genauigkeit und Zuverlässigkeit.
- galvanische Trennung zwischen Ein- und Ausgang
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - keine zusätzliche Hilfsenergie
Kostenersparnis durch geringen Installationsaufwand, Wegfall von Netzeinflüssen - extrem schmale Bauform, 1- oder 2-kanalig
nur 3,0 mm Hutschiene pro Kanal mit installationsfreundlichen Zugfeder-Klemmen - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Gewährleistung
Der Trenner ohne Hilfsenergie D6H 11000 trennt galvanisch 0(4)...20 mA Normsignalkreise und überträgt das Messsignal mit hoher Genauigkeit zum Ausgang. Er vermeidet damit ein Verschleppen von Störspannungen und unterdrückt wirkungsvoll Störungen. Durch den geringen Eigenspannungsbedarf von nur 1,9 V und die hohe Genauigkeit ist der D6H 11000 im Anlagenbau die erste Wahl.
Das 6,0 mm schmale Anreihgehäuse für 1 oder 2 Kanäle spart Platz im Schaltschrank und erleichtert durch die praktischen Zugfeder-Klemmen die Montage. Dabei wird beim D6H 11020 gerade einmal 3,0 mm Hutschiene pro Kanal benötigt.
Eine intelligente Schaltungstechnik und der konsequente Verzicht auf hochintegrierte Schaltungskomponenten führt zu einer extrem hohen MTBF, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität - ohne Verfälschung des Messsignals.
Der D6H 11000 benötigt keine zusätzliche Spannungsversorgung, da die Hilfsenergie aus dem Messsignal gewonnen wird. Das spart Kosten bei der Installation und erhöht die Zuverlässigkeit.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Trenner ohne Hilfsenergie, 1-kanalig | D6H 11010 |
| Trenner ohne Hilfsenergie, 2-kanalig | D6H 11020 |
Datenblatt-Archiv:
Die Produkte sind nicht mehr lieferbar!
Technische Daten
Eingang
| Eingangssignal | 0(4) ... 20 mA |
| Ansprechstrom | < 200 µA |
| Spannungsabfall | < 1,9 V |
| Überlastbarkeit | ≤ 40 mA, 18 V |
Ausgang
| Ausgangssignal | 0(4) ... 20 mA |
| Bürde | 600 Ohm |
| Grenzfrequenz | 100 Hz |
| Einstellzeit (T10-90) | < 3,5 ms |
| Restwelligkeit | < 10 mVeff |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % v. E. | |
| Bürdenfehler | < 0,05 % v. M. je 100 Ohm Bürde | |
| Temperaturkoeffizient 1) | 100 ppm/K | |
| Prüfspannung | 2,5 kV, 50 Hz alle Kreise gegeneinander | |
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–25 °C bis +70 °C –40 °C bis +85 °C |
| EMV 3) | EN 61326-1 | |
| Bauform | 6,0 mm Anreihgehäuse, Schutzart: IP 20 | |
| Anschluss | Anschlussquerschnitt max. 2,5 mm², Abisolierlänge 9...10 mm | |
| Gewicht | ca. 50 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich
- Die angeführten Normen und Bestimmungen werden bei der Entwicklung und Herstellung unserer Produkte berücksichtigt, soweit sie anwendbar sind. Die Errichtungsbestimmungen sind beim Einbau unserer Produkte in Geräte und Anlagen zusätzlich zu beachten. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild

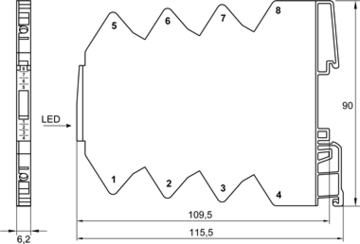

Maßzeichnung
Klemmenbelegung
- Kanal 1
- 1 + Eingang
- 2 − Eingang
- 5 + Ausgang
- 6 − Ausgang
- Kanal 2
- 3 + Eingang
- 4 − Eingang
- 7 + Ausgang
- 8 − Ausgang
Änderungen vorbehalten!
